Kód ELFETEX
10.676.481

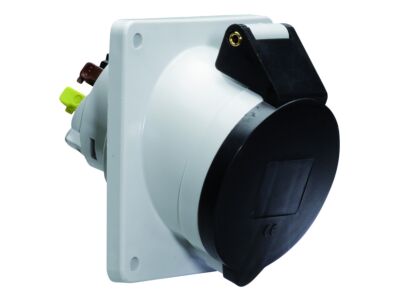

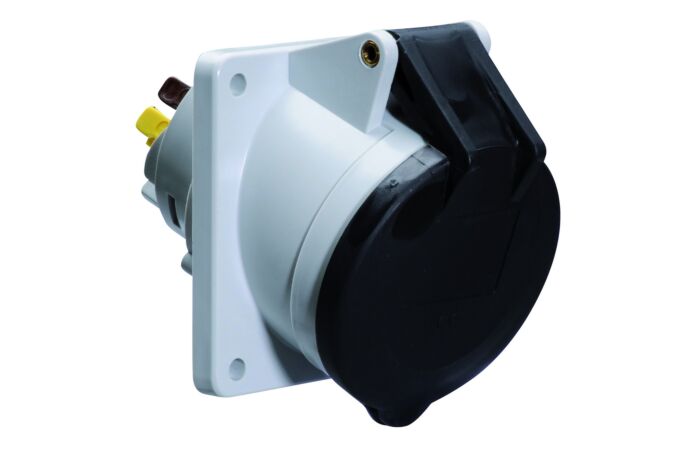

Zásuvka BALS 12802 32A 5P/500V vestavná
Informace o produktu
CEE zásuvka vestavná šikmá, Quick-Connect
32A 5p (3P+N+PE) 500V (277/480 do 288/500V~) 7 h IP44
frekvence: 50 a 60Hz
kód barvy: černá RAL 9005
kontakty: nosič kontaktů je vyroben z polyamidu, kontakty jsou vyrobeny z mosazi
maximální průřez vodiče: 10,0 mm2
materiál krytu: polyamid
způsob připojení: bezšroubové pružinové klecové svorky
barva: víčko sklopné černé, kryt šedý

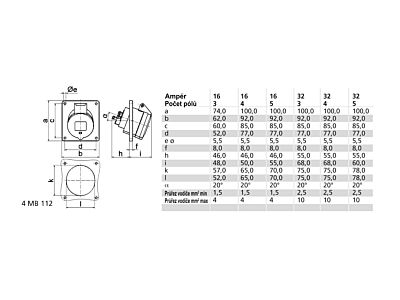

rozměry: výška 103 mm, šířka 92 mm, hloubka 113 mm
rozměr příruby: svisle 100 mm, vodorovně 92 mm
rozteč montážních otvorů: vodorovně 85 mm, svisle 77 mm
další technické vlastnosti:
sklon 20°
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
- Značka BALS
Vestavné zásuvky CEE
- číslo RAL 9005
- Kabelová průchodka Ostatní, jiné
- Počet pólů 5
- Materiál Plast
- Proud IEC 32 A
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Úhlový
- Stupeň krytí (IP) IP44
- Pozice na hodinách 7 h
- Barevný kód, Identifikační barva Černá
- Napětí podle ČSN EN 60309-2 500 V (50 Hz 60) černá
- Vertikální odstup vrtacího otvoru 85 mm
- Horizontální odstup vrtacího otvoru 77 mm
- Vertikální rozměr příruby 100 mm
- Horizontální rozměr příruby 92 mm
