WEIDMÜLLER Svodič VPU PV I+II 5 1000 V DC pro fotovoltaiku

WEIDMÜLLER Svodič VPU PV I+II 5 1000 V DC pro fotovoltaiku

Značka
WEIDMÜLLER
Kód ELFETEX
11.495.146
EAN
04064675536352
Kód výrobce
2856440000
Recyklační poplatek vč. DPH
0,85 Kč
Přidat k porovnání

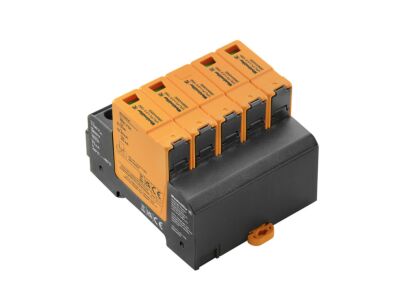

main product photo
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Fotovoltaické parametry:

Vybíjecí proud I n (8/20 µs) 20 kA
Vybíjecí proud, max. (8/20 µs) 40 kA
Testovací proud blesku I imp (10/350 µs) 5 kA
Provozní výška v uzemněném FV systému ≤ 2000 m
Provozní výška v neuzemněném FV systému 4 000 m, viz návod k obsluze
Úroveň ochrany U p (+/- , -/PE , +/PE) ≤ 3,8 kV
Napětí FV systému, max. U cpv 1100 V
Třída svodiče Typ I/II
Zkratový proud I SCPV 11 000 A
Normy EN 61643-31
EN 50539-11
Celkový vybíjecí proud I celkem (8/20 µs) 50 kA
Celkový vybíjecí proud I celkem (10/350 µs) 10 kA



Obecné parametry:

Signalizace stavu optická, zelená=OK, červená=error, výměna
Montáž na lištu TS35
Hloubka 77,2 mm
Výška 96,5 mm
Šířka 90,0 mm
Hmotnost 697 g





  • Značka WEIDMÜLLER
Přepěťové svodiče pro systémy elektrického napájení
  • Způsob montáže DIN lišta 35 mm
  • Počet vodičů (bez uzemnění) 5
  • Montážní velikost 5 TE
  • Jmenovitý svodový rázový proud (8/20) 20 kA
  • Jmenovité napětí DC 1000 V
  • Signalizace na zařízení Optický
  • Stupeň krytí (IP) IP20
  • Max.průměr neohebného vodiče (jedno/více žilový) 35 mm²
  • Max.průměr ohebného vodiče (jemnožilového) 25 mm²
  • Forma sítě DC Ano
  • Max.odvozený zkratový proud ( 8/20 ) 11 kA
  • Testovací třída typ 2 Ano
  • Integrované předjištění Ne
  • Integrovaná ochrana proti zkratu Ne

Ke stažení

Technická specifikace.pdf (512.54 kB)
