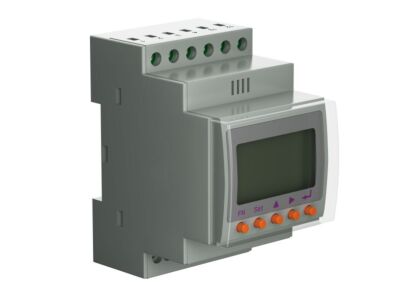

WATTSONIC Smart meter WTS-D 16-C80A s cívkami Ø 16 mm

Značka

WATTSONIC

Kód ELFETEX

11.489.575

Kód výrobce

WTS-D16-C80A

Přeskočit na konec galerie s obrázky

Přeskočit na začátek galerie s obrázky

Obrázek je pouze ilustrativní.

Informace o produktu

Smart meter Wattsonic

Smart meter harmonických s externí Rogowského cívkou a děleným transformátorem je vhodný pro monitorování výkonu distribuovaných fotovoltaických síťových připojení, řízení spotřeby energie a dalších aplikací.

Integruje měření všech parametrů napájení (jako je jednofázový nebo třífázový proud, napětí, činný výkon, jalový výkon, zdánlivý výkon, frekvence, účiník atd.), vícesazbové měření elektrické energie, čtyřkvadrantové měření elektrické energie, harmonickou analýzu a řízení monitorování a vyhodnocování výkonu.

Parametry:

Síť: 3-fázová 3-vodičová,3-fázová 4vodičová
Frekvence: 45-65 Hz

Vstup

Jmenovité napětí: AC 57,7V/100V(100V), 220V/380V(400V)
Vstupní proud: 80 A
Přetížení: 1,2násobné hodnocení (nepřetržité), 2násobné hodnocení/1 sekunda
Spotřeba: <0,2VA
Přetížení: 1,2násobné hodnocení (nepřetržité);10násobné hodnocení/1 sekunda

Výstup

Výstupní režim: Pulzní fotočlen s otevřeným kolektorem, obousměrný výstup
Třífázová Pulsní konstanta: 4000, 8000imp/kWh
Komunikace: Rozhraní RS485, protokol Modbus-RTU
Display: LCD

Funkčnost

Vstup: Čtyřcestný kontaktní vstup
Výstupní režim: dvoucestný reléový bezkontaktní výstup
Kapacita kontaktu: AC 250V/3A. 30V/3A DC
Přesnost měření: Frekvence 0,05Hz, jalová elektrická energie 1 třída, ostatní 0,5 třída
Napájení: AC85 - 265V nebo DC100 - 350V; DC24V(10%); DC48V(10%) Spotřeba ≤10VA
Izolační odpor: Vstupní/výstupní svorka pouzdra >100MΩ
