Kód ELFETEX
10.566.273

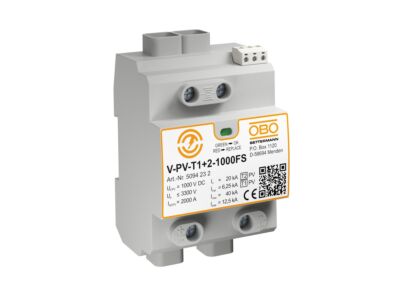

V-PV-T1+2-1000FS Přepěťová ochrana
Informace o produktu
Kombinovaný svodič typu 1 + 2 podle EN 50539-11 k ochraně před bleskem a přepětím pro FV systémy.
• Vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Přepěťová ochrana podle ČSN 33 2000-7-712 (IEC 60364-7-712, VDE 0100-712)
• Svodová schopnost do 12,5 kA (10/350) a 40 kA (8/20)
• Zapojení Y odolné proti chybám s indikací stavu
• Varianta FS má bezpotenciálový přepínací kontakt pro dálkovou signalizaci
Aplikace: Zařízení ochrany proti bleskovému proudu a zařízení přepěťové ochrany pro FV systémy.
- Značka OBO BETTERMANN
Kombinované svodiče typ 1
- Způsob montáže DIN lišta 35 mm
- Bleskový impulsní proud (10/350) 6.25 kA

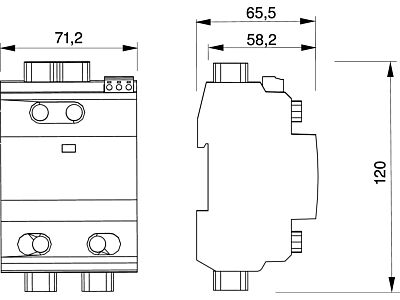

- Montážní velikost 4 TE
- Stupeň ochrany 3.3 kV
- Signalizace na zařízení Optický
- Max. trvalé napětí DC 1000 V
- Stupeň krytí (IP) IP20
- Max.průměr neohebného vodiče (jedno/více žilový) 35 mm²
- Forma sítě DC Ano
- Integrované předjištění Ne
- Forma sítě IT Ne
- Forma sítě TN Ne
- Forma sítě TN-C Ne
- Forma sítě TN-S Ne
- Forma sítě TT Ne
- Forma sítě jiná Ne
- Forma sítě TN-C-S Ne
