SOLAR CONTROLS Regulátor WATTROUTER ECO s měřícím modulem

SOLAR CONTROLS Regulátor WATTROUTER ECO s měřícím modulem

Značka
SOLAR CONTROLS
Kód ELFETEX
11.527.633
Kód výrobce
WATTROUTER ECO
Recyklační poplatek vč. DPH
0,67 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

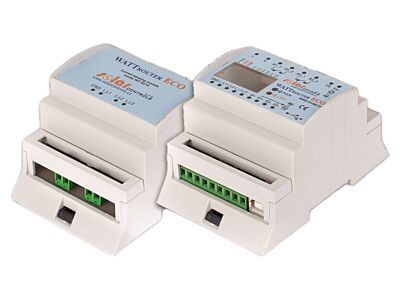

WATTROUTER® ECO s měřícím modulem

WATTrouter ECO je programovatený regulátor pro optimalizaci vlastní spotřeby pro objekty s instalovanou fotovoltaickou elektrárnou. Proudový rozsah měření je 3x20A. Po správné instalaci a nastavení regulátor dokonale optimalizuje využtí přebytků energie vyrobených vaší FVE. Návratnost zařízení dle výkonu FVE a možnostem využití vyrobené energie může být i pouhé 4 měsíce!

WATTrouter ECO vývojově vychází z WATTrouteru M, integruje ve standardním provedení některé jeho vlastnosti při zachování velmi nízké pořizovací ceny.

WATTrouter ECO je zcela bezhlučný, neboť výkonové triaky známé z WATTrouteru CWx byly nahrazeny SSR výstupy, na které se připojují pasivně chlazená výkonová SSR relé. Jsou tedy k dispozici celkem 4 SSR výstupy. Tímto odpadají potíže s hlukem ventilátoru, prašností a dále s nutností opravy regulátoru při případném poškození výkonových triaků zkratem. Výkonová SSR lze také dimenzovat jak podle proudové zatížitelnosti, tak podle možností chlazení.

Důležité: Ke zprovoznění plynulé regulace spotřebiče (např. bojleru) podle přebytku je u WATTrouteru ECO vždy nutné dokoupit alespoň jedno výkonové polovodičové relé - SSR.

Pro WATTrouter ECO jsou dále dostupné volitelné softwarové nadstavby. Tyto zahrnují některé funkce, které lze najít ve standardním vybavení WATTrouteru M. Tyto volitelné funkce lze zakoupit dodatečně a aktivovat v regulátoru.

WATTrouter ECO lze dále dovybavit bezdrátovým přenosem dat pomocí modulů SC-Gateway a SC-Router. Tyto moduly umožňují plnohodnotný bezdrátový přenos mezi 2 regulátory, nově podporujeme všechny typy regulací výstupů. Lze též použít bezdrátové zásuvky a moduly ENcontrol. Toto rozhraní nalezne uplatnění všude tam, kde by bylo obtížné vést kabelové propojení mezi regulátorem a spotřebičem.

WATTrouter ECO je ideální volbou pro uživatele, kteří nechtějí do regulace přebytků investovat mnoho peněz, nepotřebují zvýšený komfort připojení (sledování přes Internet apod.), ale potřebují spolehlivý a funkční produkt.

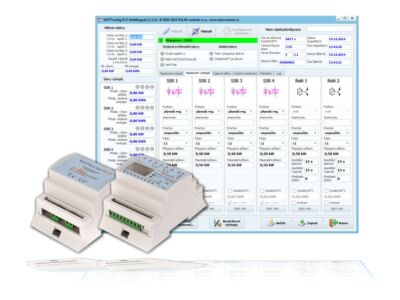

WATTrouter ECO se skládá z měřicího modulu a vlastního regulátoru. Nastavení regulátoru se provádí z osobního počítače (notebook, mininotebook, popř. stolní PC) pomocí USB rozhraní.

Poznámka: Pokud jste uživatelem WATTrouteru CWx nebo WATTrouteru CWx SSR, pak můžete zakoupit jen samostatný regulátor. Měřicí modul je funkčně shodný u obou typů, má pouze jiný štítek.

Parametry:

  • Proudový měřicí rozsah : 0 – 20A
  • Proudová zatížitelnost měřicího modulu: 0 – 40A
  • Vzdálenost regulátoru a polovodičového relé: <10 m
  • Pracovní poloha: libovolná
  • Upevnění Regulátor: DIN 35mm nebo 2 šrouby s půlkulatou či zápustnou hlavou o průměru do 6mm.
  • Měřicí modul: DIN 35mm nebo 1 šroub s půlkulatou či zápustnou hlavou o průměru do 6mm
  • Kategorie přepětí: III
  • Elektrická pevnost: 4 kV/1 min (napájení (L1, N)-výstup, výstup – výstup, napájení – proudový vstup, SSR výstup aj. (GND,I_L…, LT,FB…,S+,S1-,S2-, S3-, S4-))
  • Stupeň znečištění: 2
  • Teplotní rozsah provozu: -20°C až +40°C
  • Teplotní rozsah skladování: -40°C až +80°C
  • Jištění: B6A
  • Krytí: regulátor i měřicí modul: IP 20
  • Rozměry: 70x110x64mm
  • Měřicí modul: 70x110x64mm
  • Hmotnost regulátora: 350g
  • Měřicí modul: 100g
  • Hlučnost: (včetně výkonových SSR) Pouze pasivní chlazení, u výkonových SSR je nutné zajistit dostatečný odvod tepla.
  • Baterie pro zálohování reálného času: CR2032 lithium, výdrž obvykle >6 let
  • Záruční doba: 24 měsíců
  • Napájecí napětí: 230V, 50Hz
  • Spotřeba elektrické energie : režim stand-by <3VA
  • Spotřeba elektrické energie: 1 reléový výstup 0,4W
  • Spotřeba elektrické energie: všechny výstupy sepnuté a zatížené max. dovolenými proudy: 4W (do této hodnoty nejsou započteny spínací ztráty výkonových SSR)
  • Proudový měřicí rozsah: 0-20A (±5%), 50Hz (±5%)
  • Napěťový měřicí rozsah: 230V (±5%), 50Hz (±5%)
  • Proudová zatížitelnost měřicího modulu: 0-40 A (±5 %), 50 Hz (±5 %)
  • Přesnost měření činného výkonu: 5% ± 0,05kW
  • Značka SOLAR CONTROLS
Systémy pro ukládání energie
  • Počet fází 1
  • Výstupní napětí při AC 230 V
