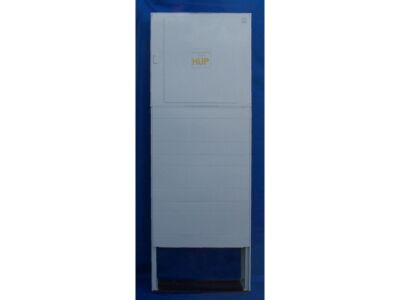

Skříň APZ/NK-7-2

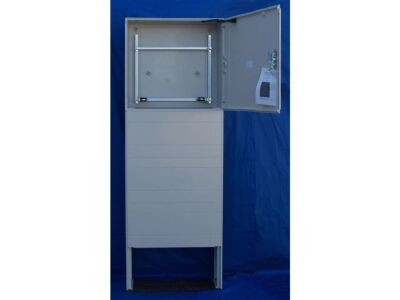

Technické parametry: Max. přetlak: 0,4 MPa Médium: zemní plyn, bioplyn, svítiplyn, plynová frakce propanu Plynoměr: připojovací rozteč R = 100, 250 mm, typ G4,G6 Regulátor tlaku 1“: vstupní přetlak: do 0,5 MPa výstupní přetlak: 0,9–7,0 KPa průtok: 6–10 m3/hod. Hlavní uzávěr plynu: kulový kohout 1“ Stupeň mechanické ochrany: IK10 Stupeň hořlavosti: HB 40, V–0, dle ČSN EN 60695–11–10, Spalné teplo: < 20MJ/kg (SMC), < 25MJ/kg (PC, plošná hmotnost < 8kg/m2) Pracovní podmínky: venkovní provedení Přístrojová výzbroj: 1x svorkovnice PEN, 1x 1f. jistič 2A char.B pro HDO, řadové svorky, přístroje na elektroměrové desce s plombovatelným krytem jističů Rozměr: 620x1830x250 mm Hmotnost: 38 kg Použití: Rozváděče a pilíře jsou určeny pro ukončení středotlaké plynové přípojky, regulaci tlaku a měření spotřeby plynu pro jednotlivé odběratele. Technické provedení: Celoplastové rozváděče a pilíře typu APZ jsou z termosetu. Pláště rozváděčů a pilířů jsou shodné s rozváděči a pilíři pro použití v elektro. Liší se pouze označením (HUP). Jsou vybaveny posunovatelným instalačním rámem z C profilů pro uchycení upevňovacích objímek ke stabilizaci přístrojů a připojovacího potrubí. Propojení přístrojů doporučujeme provést flexibilními trubkami. Větrání je zajištěno labyrintem mezi korpusem skříně a dveřmi. Kompaktní pilíře lze postavit do volného prostoru nebo oplocení. Rozváděče a pilíře lze sestavit do společné sestavy s elektrorozváděči Příslušenství: Flexi trubky CATS-SK. Výrobek odpovídá požadavkům certifikačního programu: CP 20-01-2000/II (výchozí podklady: ČSN EN 1775, TPG 609 01, TPG 704 01, TPG 934 01, TPG 702 01)
