Kód ELFETEX
10.092.911

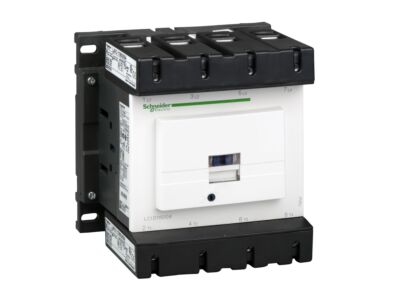

SCHNEIDER "LC1D115004F7 Stykač 4P (4"Z") 200A v
Recyklační poplatek vč. DPH
10,16 Kč
Informace o produktu
TeSys D stykač, 4p(4Z), AC-1, <= 440 V 200A, 110 V AC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 4 Z - [Ue] jmenovité pracovní napětí: <= 460 V DC pro výkonový obvod, <= 1000 V AC 25...400 Hz pro výkonový obvod - kategorie přepětí: III - [Icw] jmenovitý krátkodobý výdržný proud: 1100 A <= 40 °C 1 s výkonový obvod, 250 A <= 40 °C 10 min výkonový obvod, 550 A <= 40 °C 1 min výkonový obvod, 950 A <= 40 °C 10 s výkonový obvod - jmenovitý proud pojistky: 200 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 250 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro výkonový obvod certifikace CSA, 1000 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod certifikace UL - ochraný kryt: ano - montážní držák: lišta, deska - standardy: EN 60947-4-1, EN 60947-5-1, IEC 60947-5-1, UL 508, CSA C22.2 č. 14, IEC 60947-4-1 - certifikace výrobku: CCC, BV, DNV, gL, GOST, CSA, UL, LROS (Lloyds register of shipping), RINA - připojení - svorky: ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka - kroutící moment: výkonový obvod : 12 N.m - na konektor šestihranný 4 mm, ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm - provozní doba: 20...50 ms spínání, 6...20 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 - mechanická životnost: 8 Mcyklů.
- Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
- Jmen. napájecí napětí AC 50Hz 110 - 110 V
- Jmen. napájecí napětí AC 60Hz 110 - 110 V
- Typ napětí pro ovládání AC
- Jmen.provoz.proud Ie AC1, 400V 200 A
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních spín.kontaktů 4
