Relé HRN-43/400 AC 400V

Relé HRN-43/400 AC 400V

Značka
ELKO EP
Kód ELFETEX
10.231.989
EAN
8595188121316
Kód výrobce
8595188121316
Recyklační poplatek vč. DPH
0,30 Kč

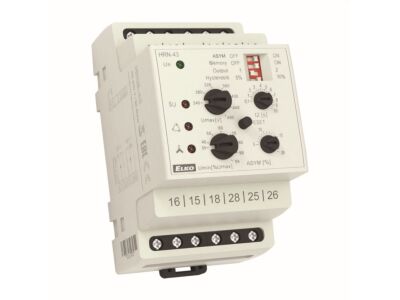

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrolu v síti, kontrolu a ochranu sítě, regulaci napětí z generátoru nebo vodní elektrárny. POPIS V 3-fázových sítích hlídá a kontroluje: a) Napětí v dvou úrovních (přepětí a podpětí). b) Asymetrii fází c) Pořadí fází d) Výpadek fáze Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je treba stisknout tlačítko RESET. Funkce druhého relé (samostatně/paralelně). Pevné zpoždění T1 (200ms) a nastavitelné zpoždění T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Hlídací relé v dvou provedeních: HRN-43: určené pro obvody bez nulového vodiče (3 x 400 V) HRN-43N: určené pro obvody s nulovým vodičem (3 x 400 V/230 V) TECHNICKÉ PARAMETRY Napájecí napětí AC 230 V, AC 400 V, AC/DC 24 V, galvanicky oddělené. Horní úroveň (Umax): HRN-43: 240 – 480 V HRN-43N: 138 – 276 V Spodní úroveň (Umin): 35 – 99% kontrolovaného napětí. Výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 2500 VA). V provedení 3-MODUL, upevnění na DIN lištu.
  • Značka ELKO EP
Napěťové monitorovací přístroje
  • Typ elektrického připojení Kolíkové připojení
  • Možnost 1-fázového podpětí Ano
  • Možnost 3-fázového podpětí Ano
  • Možnost 1-fázového přepětí Ano
  • Možnost 3-fázového přepětí Ano
  • Možnost 1-fázového okna Ano
  • Možnost 3-fázového okna Ano
  • Druh napětí měřicího rozsahu AC
  • Typ napětí pro ovládání AC
  • Min. nastavitelná doba zpoždění odezvy 0.1 s
  • Max. přípustná doba zpoždění odezvy 10 s
  • Min. nastavitelná doba zpoždění odpadu 0.1 s
  • Max. přípustná doba zpoždění odpadu 10 s
  • Počet rozpínacích kontaktů 2
  • Počet spínacích kontaktů 2
  • Počet přepínacích kontaktů 2
  • Šířka 52 mm
  • Výška 90 mm
  • Hloubka 65 mm
  • Jmen. napájecí napětí AC 50Hz 400 - 400 V
  • Jmen. napájecí napětí AC 60Hz 400 - 400 V
  • Měřicí rozsah napětí 1 138 - 276 V
