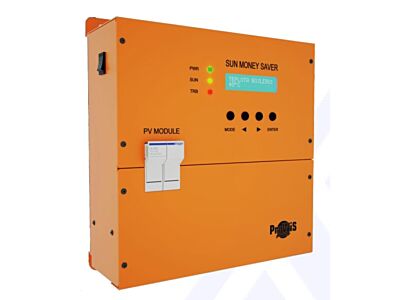

PROWISPOWER Měnič V-SH-2000 SUN MONEY SAVER pro přímý ohřev vody

MPPT regulátor SUN MONEY SAVER (V-SH-2000) ProWisPower slouží k přímému elektrickému ohřevu vody v bojleru pomocí fotovoltaických panelů až do výkonu 2000W. Fotovoltaické panely jsou zapojeny sériově na vstup regulátoru a pokud je dostatek energie na ohřev vody, regulátor dodává energii do topného tělesa bojleru. Při nedostatku energie přepíná regulátor na připojenou síť, aby se bojler dohřál.  Díky MPPT regulaci se využití sluneční energie blíží termálnímu systému ohřevu vody ze slunce (solární kolektory).

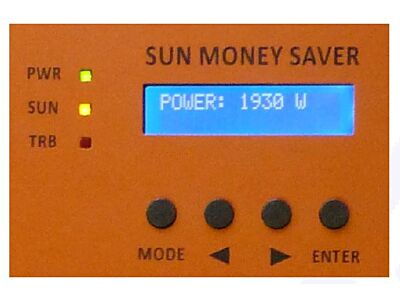

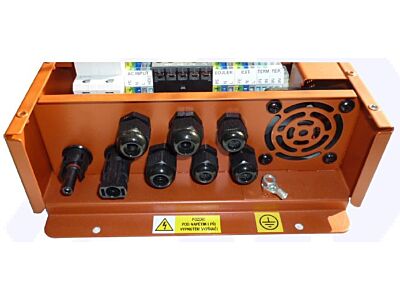

V zařízení jsou integrovány pojistkové odpínače fotovoltaických panelů, displej ukazující okamžité hodnoty napětí, proudu, výkonu a vyrobené energie, tlačítka k nastavení přístroje a signalizační LED, které indikují stav zařízení.

• Vstup od fotovoltaických panelů
• Jmenovitý regulovaný výkon 2kW
• MPPT regulace
• Automatický provoz
• Možnost připojení teplotního čidla
• Možnost vstupu od HDO
• Možnost externího vstupu od termostatu
• Integrované odpínače
• Možnost uživatelského nastavení
• Víkendový režim

Popis činnosti:

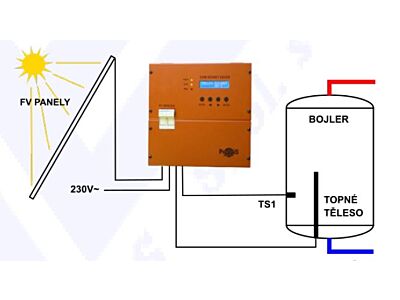

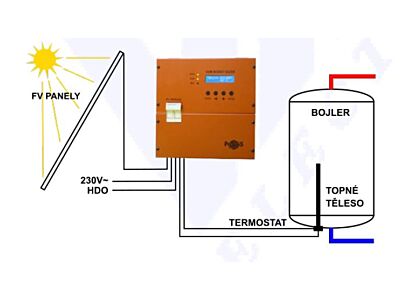

Po zapojení podle obrázku napravo a zapnutí zařízení spínačem na levém boku dojde po cca 10s k inicializaci a na rozsvíceném displeji se objeví uvítací zobrazení.  Při prvním zapnutí automaticky přejde do nastavovacího režimu, kde je nutné nastavit parametry sestavy. V nastavovacím menu se posouváte tlačítkem ENTER, šipkami měníte nastavení a potvrzujete opět tlačítkem ENTER. Pro ukončení nastavovacího režimu podržíte tlačítko MODE na cca 3s. Po té je již zařízení připravené k činnosti a dál již pracuje zcela automaticky. Pokud zvolíte informační mód, přepínají se postupně na displeji naměřené hodnoty v nastaveném intervalu, pokud nastavíte manuální mód, tlačítky se šipkami měníte zobrazenou informaci ručně.

Parametry:

• Jmenovitý výstupní výkon: 2000 W
• Maximální výstupní výkon: 2200 W
•  Maximální napětí: 400 V
•  Maximální proud: 10 A
•  Výstupní napětí: 230V/50Hz -15%
•  Krytí: IP 21
•  Rozměry [v x š x h]: 238 x 232 x 92 mm
•  Hmotnost: 3,8 kg
•  Rozsah pracovních teplot: 0 - 40 °C

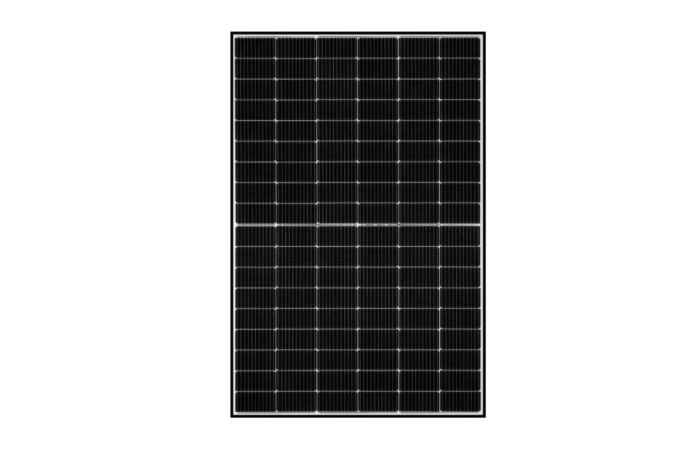

Vhodný panel:

Komentář:

• Regulátor SUN MONEY SAVER (V-SH-2000) ProWisPower pracuje optimálně se 7 ks výše uvedených panelů.
• Pokud je pro danou instalaci požadována dotace, je nutné pro 120 L bojler použít pouze 6 panelů, pro 160 L bojler je to 7 ks panelů.
