Kód ELFETEX
11.039.010

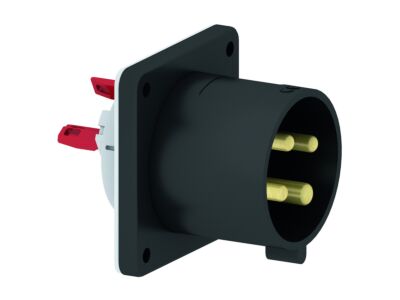

Přívodka vest.32/4/500 Quick
Informace o produktu
CEE přívodka vestavná přímá, Quick-Connect
32A 4p (3P+PE) 500V (480 do 500V~) 7 h IP44
frekvence: 50 a 60Hz
kód barvy: černá RAL 9005
kontakty: nosič kontaktů je vyroben z polyamidu, kontakty jsou vyrobeny z mosazi
maximální průřez vodiče: 6,0 mm2
materiál krytu: polyamid
způsob připojení: bezšroubové pružinové klecové svorky
barva: kryt černý

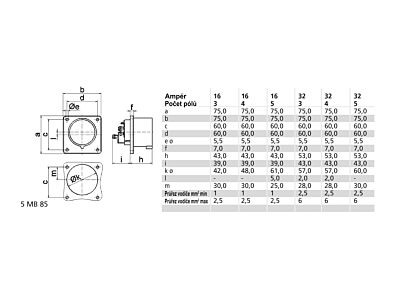

rozměry: výška 75 mm, šířka 75 mm, hloubka 96 mm
rozměr příruby: svisle 75 mm, vodorovně 75 mm
rozteč montážních otvorů: vodorovně 60 mm, svisle 60 mm
další technické vlastnosti:
instalační otvor je posunutý od středu příruby o 2mm
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
- Značka BALS
Přístrojové zástrčky CEE
- číslo RAL 9005
- Konstrukční typ Přisazená přístrojová zástrčka
- Počet pólů 4
- Materiál Plast
- Proud IEC 32 A
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Rovný
- Stupeň krytí (IP) IP44
- Pozice na hodinách 7 h
- Barevný kód, Identifikační barva Černá
- Napětí podle ČSN EN 60309-2 500 V (50 Hz 60) černá
