POLLMANN Svorka UK 35/1 N 1006604 univerzální

POLLMANN Svorka UK 35/1 N 1006604 univerzální

Značka
ELEMAN
Kód ELFETEX
11.449.089
EAN
8592847003594
Kód výrobce
1006604

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

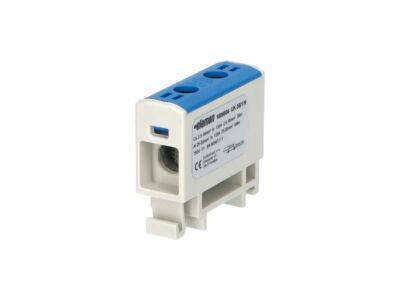

Univerzální připojovací svorka UK 35/1 N - modrá.

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.

Hlavní přednosti:

  • široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
  • jmenovité napětí až 1000 V AC/DC
  • montáž na nosnou lištu
  • připojení měděných i hliníkových vodičů
  • univerzální cenově dostupné řešení
  • Značka ELEMAN
Svorky hlavního vedení
  • Jmenovitý proud 135 A
  • Způsob montáže Na DIN lištu

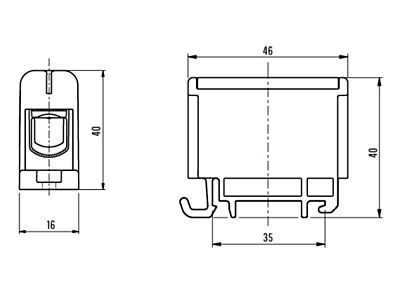

  • Šířka 16 mm
  • Výška 40 mm
  • Hloubka 46 mm
  • Typ připojení Šroubovací
  • Počet pólů 1
  • Bezpečné na dotyk Ano
  • Počet vstupů 2
  • Vhodný pro vodiče s jemnými drátky Ne
  • Vhodné pro pevná jádra Ano
  • Vhodné pro vícelankové vodiče Ano
  • Vhodné pro jemno drátové vodiče bez koncovek Ne
  • Vhodné pro jemně zapojené vodiče Ne
  • Vhodné pro jemně zapojené vodiče bez koncovek Ne
  • Přístup průřezu vodiče 2.5 - 35 mm²
  • Přístup průřezu vodiče AWG 2 - 14 mm²
