Kód ELFETEX
10.077.901

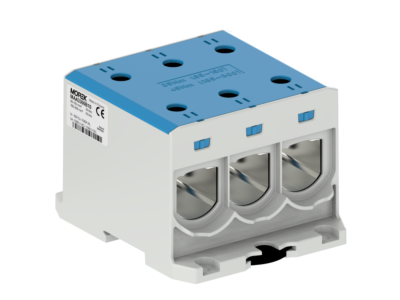

MOREK Svorka OTL 300-3xAl/Cu 95-300mm modrá
Informace o produktu
Univerzální řadové svorky OTL jsou určeny pro měděné a hliníkové vodiče. Svorky jsou vhodné pro všechny typy měděných nebo hliníkových vodičů s průřezem do 300 mm². Do univerzálních řadových svorek OTL je možné umístit měděné vodiče i v počtu více kusů dle příslušného typu svorky (viz tabulka připojitelnosti vodičů do univerzálních řadových svorek OTL na str. 9).
Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm² 1000V modrá
Objednací číslo
|
MAA3300B10
|
---|---|
EAN
|
4744397031624
|
Barevný odstín
|
Modrá
|
Materiál vodiče
|
Al/Cu
|
Rozsah upínaných vodičů min. (mm²)
|
95
|
Rozsah upínaných vodičů max. (mm²)
|
300
|
Vstupní vodič min. (mm²)
|
95
|
Vstupní vodič max. (mm²)
|
300
|
Výstupní vodič min. (mm²)
|
95
|
Výstupní vodič max. (mm²)
|
300
|
Počet připojovacích míst
|
6
|
Jmenovitý proud (A)
|
630 (Cu) / 630 (Al)
|
Jmenovité napětí (V)
|
1000
|
Provozní teplota (°C)
|
80
|
Materiál
|
Pocínovaný hliník, polyamid PA6
|
Způsob uchycení
|
Lišta DIN, šroub
|
Šířka (mm)
|
101
|
Délka (mm)
|
120
|
Výška (mm)
|
78
|
Hmotnost (g)
|
730
|
Šroub, inbus
|
Hex 8
|
Utahovací moment (Nm)
|
35 Nm (95 - 150 mm²)45 Nm (180 - 300 mm²)
|
Stupeň krytí
|
IP20
|
Certifikace
|
EN 61238-1; EN60947-7-1
|
Klasifikace hořlavosti
|
UL94 V0
|
Balení (ks)
|
1
|
- Značka MOREK
Průchozí svorkovnice
- Barva Modrý
- Šířka 101 mm
- Výška 78 mm
- Hloubka 120 mm
- Jmenovité napětí 1000 V
- Rozsah provozních teplot 80 °C
- Počet připojovacích bodů na úrovni 6
- Jmenovitý proud In 630 A
