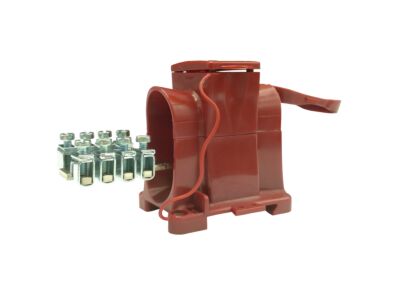

I277607 Svorkovnice BDS 50

Stoupačkové svorkovnice BDS se skládají z vlastní svorky BD a rozdělovacího můstku. Jejich hlavní výhodou oproti svorkám HVS je možnost uchycení na DIN lištu. Průchozí vodič je možné taktéž vložit bez přerušení, nutné je pouze jeho odizolování. Rozdělovací můstek je možné vložit nad průchozí vodič. Poté lze sestavu utáhnout inbusovým šroubem a zakrytovat. Krytku lze označit barevným štítkem BDBS. Stoupačkové svorkovnice BDS se skládají z rozdělovacího můstku s třmeny a z průchozí izolované svorky BD, která je zasazena do plastového pouzdra vyrobeného z polyamidu PA 6 červené barvy, V2 (podle UL 94). Funkční část se skládá z mosazné závitové vložky a šroubu s povrchovou úpravou. Zápustný šroub má metrický závit, je integrován do víka vybaveného krytkou. Zároveň je víko spojeno se spodní částí svorky plastovým poutkem. Svorkovnici BDS lze upnout na lištu TH 35 nebo na podložku pomocí šroubů (max. M 4). Mosazný rozdělovací můstek (povrchově upravený) je osazen povrchově upravenými ocelovými třmeny a šrouby. Svorkovnici BDS, HVS lze instalovat v provedení s jedním či dvěma můstky. Přiklopením horního dílu a utažením šroubu dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu.
