Kód ELFETEX
11.202.745

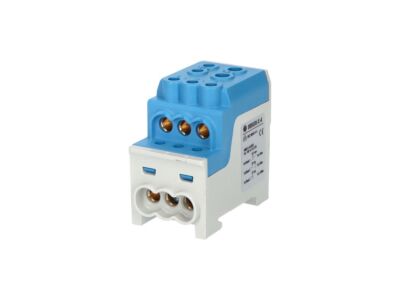

HORA ETEC Blok UVB 200 N rozdělovací modrá
Informace o produktu
Blok pro rozdělení fází UVB 200 N, 1pólový, jmenovitý proud 200A, jmenovité napětí 1000V AC / 1500V DC, barva modrá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.

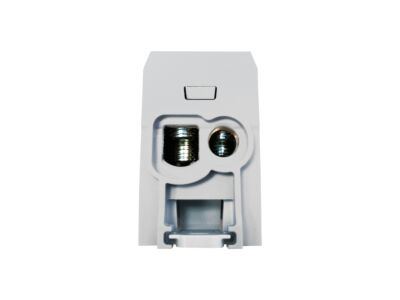

Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Mosazná svorka je vhodná pro měděné vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000V AC / 1500V DC
- Značka HORA ETEC
Svorky hlavního vedení
- Počet pólů 1
- Jmenovitý proud 200 A
- Typ připojení Šroubovací
- Způsob montáže Na DIN lištu
- Bezpečné na dotyk Ano

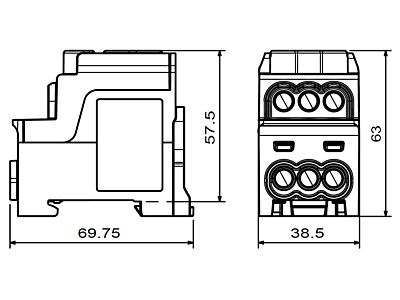

- Výška 63 mm
- Šířka 38.5 mm
- Hloubka 69.75 mm
- Počet vstupů 1
- Počet výstupů 7
- Vhodný pro vodiče s jemnými drátky Ne
- Vhodné pro pevná jádra Ano
- Vhodné pro vícelankové vodiče Ano
- Vhodné pro jemno drátové vodiče bez koncovek Ne
- Vhodné pro jemně zapojené vodiče Ne
- Vhodné pro jemně zapojené vodiče bez koncovek Ne
- Přístup průřezu vodiče 10 - 70 mm²
- Výstup průřezu vodiče 1.5 - 35 mm²
- Výstup průřezu vodiče AWG 2 - 16 mm²
