Kód ELFETEX
10.566.273

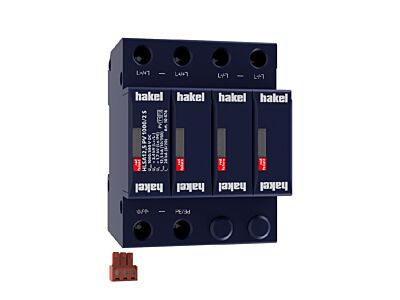

HLSA12,5 PV 1000/2 S
Recyklační poplatek vč. DPH
0,67 Kč
Informace o produktu

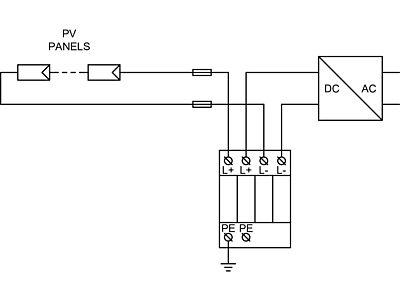

Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení. Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Tyto výrobky je nutné předjistit vnějším odpojovačem určeným pro PV aplikace. Instalují se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost „s“. Jsou vhodné pro hladinu LPL I nebo II. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně přímého úderu blesku do PV systému) nebo spínacích procesech. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.
- Značka HAKEL
Kombinované svodiče typ 1
- Způsob montáže DIN lišta 35 mm
- Bleskový impulsní proud (10/350) 12.5 kA

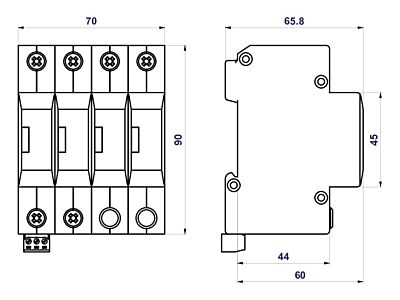

- Montážní velikost 4 TE
- Vyfukovací Ano
- Dálková signalizace Ano
- Testovací třída Typ 1 a 2
- Signalizace na zařízení Optický
- Max. trvalé napětí DC 1000 V
- Stupeň krytí (IP) IP20
- Max.PV-napětí 830 V
- Max.průměr neohebného vodiče (jedno/více žilový) 25 mm²
- Max.průměr ohebného vodiče (jemnožilového) 16 mm²
- Ochranná úroveň ( DC+,DC-) 3.4 kV
- Ochranná úroveň ( DC+,DC-PE) 1.7 kV
- Specifická energie (W/R) 10.56 kJ/Ohm
- Forma sítě DC Ano
