Kód ELFETEX
11.385.386

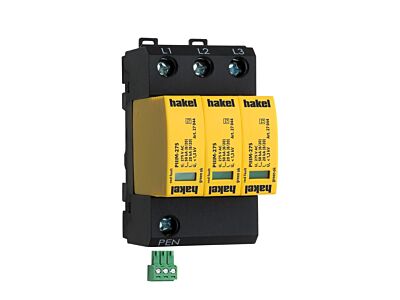

HAKEL Svodič PIIIM-275 DS/3+0 Vseries
Recyklační poplatek vč. DPH
0,50 Kč
Informace o produktu
Svodiče rázového přepětí typu T2 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalují se na rozhraní zón LPZ 1 – LPZ 2 do podružných rozvaděčů a ovládacích skříní. Označení M specifikuje konstrukční provedení s výměnným modulem. Označení DS specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.
- Značka HAKEL
Přepěťové svodiče pro systémy elektrického napájení
- Způsob montáže DIN lišta 35 mm
- S kontaktem pro dálkovou signalizaci Ano
- Počet vodičů (bez uzemnění) 3

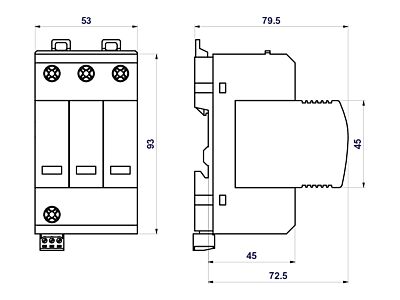

- Montážní velikost 3 TE
- Stupeň ochrany 1.3 kV
- Max. trvalé napětí AC 275 V
- Jmenovitý svodový rázový proud (8/20) 20 kA
- Jmenovité napětí AC 230 V
- Testovací třída typ 2 Ano
- Signalizace na zařízení Optický
- Stupeň krytí (IP) IP20
- Max.průměr neohebného vodiče (jedno/více žilový) 35 mm²
- Max.průměr ohebného vodiče (jemnožilového) 25 mm²

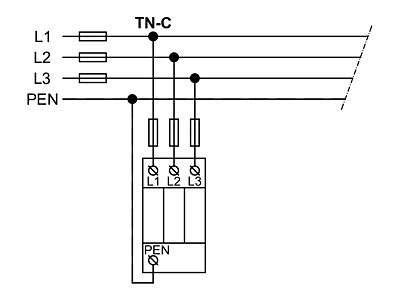

- Forma sítě TN-C Ano
- Max.odvozený zkratový proud ( 8/20 ) 50 kA
- Odolnost proti zkratu ( Isccr ) 60 kA
Ke stažení
Všechny obrázky
![](https://www.elfetex.cz/media/catalog/product/cache/37b894bc25244a8e6517bcb240499bce/p/i/pim-3025274_1.jpg)
![](https://www.elfetex.cz/media/catalog/product/cache/37b894bc25244a8e6517bcb240499bce/p/i/pim-3025274_12.jpg)
![](https://www.elfetex.cz/media/catalog/product/cache/37b894bc25244a8e6517bcb240499bce/p/i/pim-3025274_34.jpg)
