Kód ELFETEX
10.086.324

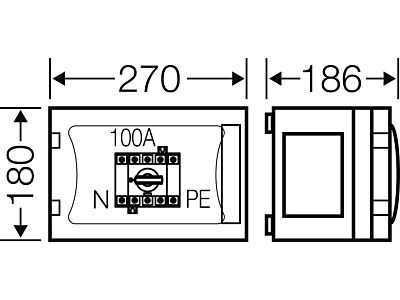

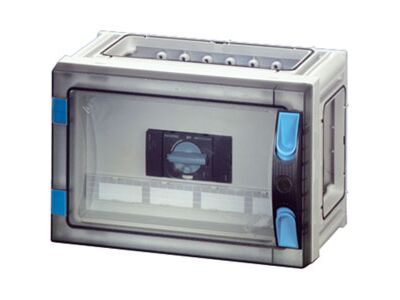

FP 5102 Skříň s vypínačem
Informace o produktu
Skříň s dvířky pro montáž instalačních rozváděčů do 250 A pro ovládání běžnými osobami v souladu s normou IEC 61439-3. Otevřené stěny skříně pro kombinaci nebo jako samostatné skříně s krycími deskami. Z vysoce kvalitního polykarbonátu s ochrannou izolací. Rychlé spojení skříní pomocí konektorů a integrovaných těsnění. Stěnové průchodky s velkými otvory pro elektrické připojení skříní. Kabelové vývodky přes příruby. Upevnění na stěnu přímo na skříni pomocí vnějších úchytek nebo pomocí montážních lišt. Skříň s výkonovým vypínačem 100 A, 3pólovým, dle IEC 60947-3. S PE a N svorkami. S průhlednými dvířky a plombovatelným dveřním uzávěrem s ručním ovládáním. Uzamykatelný pohon vypínače.
- Značka HENSEL
Výkonové odpínače
- Jmenovitý výkon při AC3, 400 V 40 kW
- Jmenovitý trvalý proud Iu 100 A
- Počet pólů 3
- Jmenovité pracovní napětí 690 - 690 V
- Krytí (IP), přední strana IP66
- Typ připojení hlavního obvodu Rámová svorka
- Typ ovládacího prvku Páčka, klička
- Provedení jako hlavní vypínač Ano
- Jmenovitý pracovní výkon při AC-23, 400V 40 kW
- Jmenovitý krátkodobý výdržný proud Icw 1.5 kA
- Barva ovládacího prvku Ostatní, jiné
- Max. jmenovité provozní napětí Ue AC 690 V
- Konstrukční typ zařízení Kompletní jednotka v krytu
- Dimenzovaný trvalý proud při AC-21,400 V 100 A
- Spínaný výkon při 400 V 40 kW
