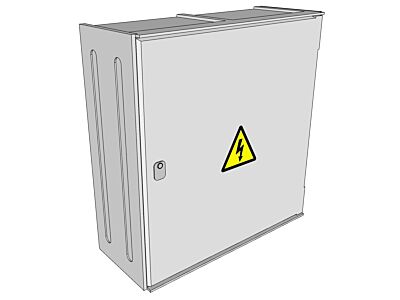

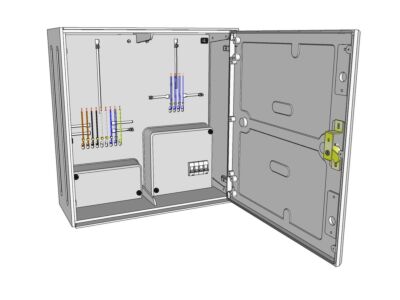

ELPLAST Skříň PER 2S/3f/40 vestavná univerzální (ČEZ/EG.D)

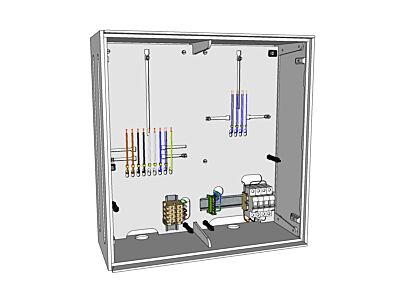

Elektroměrový rozvaděč pro jeden dvousazbový třífázový elektroměr s  hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6  mm². Vývodní svorky jsou mimo plombovaný prostor.

Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na měření do 63A.

Jedná se o nejběžnější typ rozvaděče.

Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.

Obsah balení

• Neobsahuje hlavní jistič...
• jistič pro sazbový spínač LPN-2B-1

Specifikační body

• systém rozvaděčů Modul
• pro měření odběru elektrické energie
• robustní pevný kompozitní skelet z SMC
• bezúdržbovost
• snadné zazdění
• kvalitní svorky Weidmüller na vývodu mimo plombovanou část
• jistič LTN-2B-1 10kA OEZ
• možnost rozšíření o přípojkovou a plynoměrovou skříň

Parametry:

• Počet fází: 3 fáze
• Jmenovité napětí: 500V
• Způsob osazení: vestavná
• Jmenovitý proud: 40 A
• Stupeň krytí IP: 44
• Stupeň mechanického krytí IK : 10
• Jmenovitý kmitočet: 50 Hz
• Typ zámku: Jednobodový zámek se čtyřhranem 6x6 mm
• Výška: 555 mm
• Hloubka: 220 mm
• Šířka: 540 mm
• Distribuční společnost: ČEZ;EG.D
• Materiál: SMC
• Hmotnost: 16 kg
• Počet přívodů: 1
• Přípojková skříň: Bez přípojkové skříně
• Připojovací průřez na přívodu: 16 mm²
• Typ svorky na přívodu: P - konstrukční svorka
• Počet vývodů: 1
• Připojovací průřez na vývodu: 16 mm²
• Počet dvousazbových elektroměrů: 1
• Typ svorky na vývodu: P - konstrukční svorka
• Počet sazbových spínačů: 1
• Vypínač instalace: Ne
• Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...): Ne
