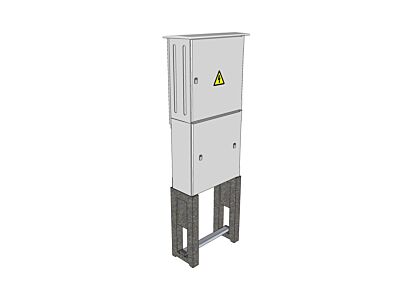

ELPLAST Skříň PER 2V2/3f/63/EGD elektroměrová v pilíři (Modul)

Elektroměrový rozváděč pro jeden dvousazbový třífázový elektroměr, pro hlavní jističe do 63 A a s vypínačem instalace. Rozváděč je vydrátován silovými vodiči CY 10  mm2. Zapojení dle podmínek EGD 1.1.2024.

Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven i u kterých je plánovaná výrobna či mikrozdroj. Součástí rozváděče již je vypínač instalace. Rozvaděč lze rozšířit o přístroje potřebné pro měření s mikrozdrojem a na měření do 63A.

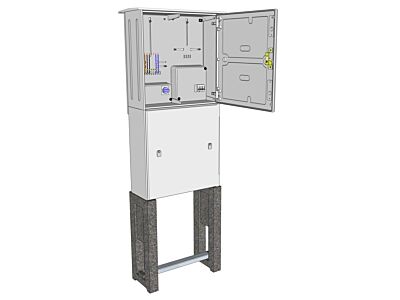

Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem.

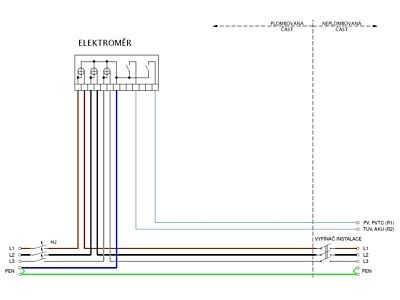

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.

Obsah balení:
    vypínač instalace
    neobsahuje hlavní jistič

Specifikační body:
    systém rozvaděčů Modul
    pro měření odběru elektrické energie s plánovaným mikrozdrojem
    robustní pevný kompozitní skelet z SMC
    bezúdržbovost
    snadné zazdění
    připojení vývodu na svorky vypínače instalace osazebného mimo plombovanou část
    možnost rozšíření o přístroje pro FVE, rozšíření o přípojkovou a plynoměrovou skříň
    3 roky záruka

Parametry:

• Počet fází: 3 fáze
• Jmenovité napětí: 500 V
• Značka: MODUL
• Způsob osazení: pilíř
• Jmenovitý proud: 63 A
• Stupeň krytí IP: 44 IP
• Stupeň mechanického krytí IK: 10 IK
• Jmenovitý kmitočet: 50 Hz
• Zkratová odolnost: 10 kA
• Typ zámku: Jednobodový zámek se čtyřhranem 6x6 mm
• Výška: 1120 mm
• Hloubka: 220 mm
• Šířka: 540 mm
• Distribuční společnost: ČEZ; EG.D
• Materiál: SMC
• Hmotnost: 43 kg
• Počet přívodů: 1
• Připojovací průřez na přívodu: 16 mm2
• Typ svorky na přívodu: P - konstrukční svorka
• Počet vývodů: 1
• Připojovací průřez na vývodu: 16 mm2
• Počet dvousazbových elektroměrů: 1
• Typ svorky na vývodu: P - konstrukční svorka
• Počet sazbových spínačů: 1
• Vypínač instalace: Ano
• Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG…): Ne
