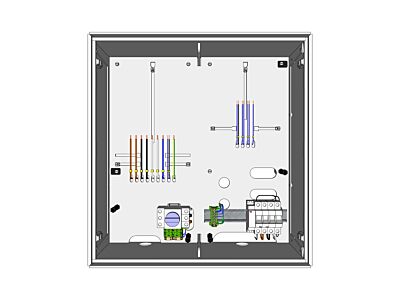

ELPLAST Skříň PER 2F/3f/63 elektroměrová vestavná

Elektroměrový rozvaděč pro jeden dvousazbový třífázový elektroměr pro odběry s instalovanou výrobnou elektřiny (FVE, KOG, MVE...) o výkonu do 100 kW, pro hlavní jističe do 63 A a s vypínačem instalace. Rozvaděč je vydrátován silovými vodiči CY 10  mm2. Rozváděč je určený pro měření s instalovanou výrobnou nebo záložním zdrojem.

Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů s instalovanou výrobnou nebo záložním zdrojem.

Jedná se o rozváděč doplněný o přístroje, které předepisuje distributor, pokud je za měřením istalovaný zdroj. Tento rozváděč je nutný pokud je součástí isntalace odběru fotovoltaická elektrárna, UPS nebo jiný zroj elektrické energie.
Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

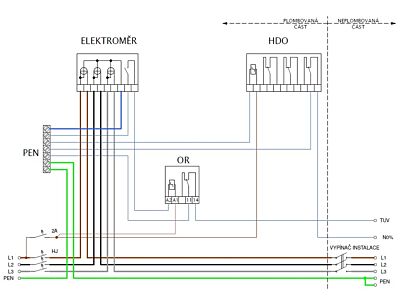

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.

Obsah balení:
    vypínač instalace
    ovládací relé
    jistič pro sazbový spínač LTN-2B-1
    neobsahuje hlavní jistič

Specifikační body:
    systém rozvaděčů Modul
    pro měření odběru elektrické energie s instalovanou výrobnou nebo záložním zdrojem
    robustní pevný kompozitní skelet z SMC
    bezúdržbovost
    snadné zazdění
    vypínač instalace na vývodu mimo plombovanou část
    jistič LTN-2B-1 10kA OEZ
    možnost rozšíření o přípojkovou a plynoměrovou skříň
    3 roky záruka

Parametry:

• Počet fází: 3 fáze
• Jmenovité napětí: 500 V
• Značka: MODUL
• Způsob osazení: vestavná
• Jmenovitý proud: 63 A
• Stupeň krytí IP: 44 IP
• Stupeň mechanického krytí IK: 10 IK
• Jmenovitý kmitočet: 50 Hz
• Zkratová odolnost: 10 kA
• Typ zámku: Jednobodový zámek se čtyřhranem 6x6 mm
• Výška: 555 mm
• Hloubka: 220 mm
• Šířka: 540 mm
• Distribuční společnost: ČEZ; EG.D
• Materiál: SMC
• Hmotnost: 16 kg
• Počet přívodů: 1
• Připojovací průřez na přívodu: 16 mm2
• Typ svorky na přívodu: P - konstrukční svorka
• Počet vývodů: 1
• Připojovací průřez na vývodu: 16 mm2
• Počet dvousazbových elektroměrů: 1
• Typ svorky na vývodu: P - konstrukční svorka
• Počet sazbových spínačů: 1
• Vypínač instalace: Ano
• Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG…): Ano
