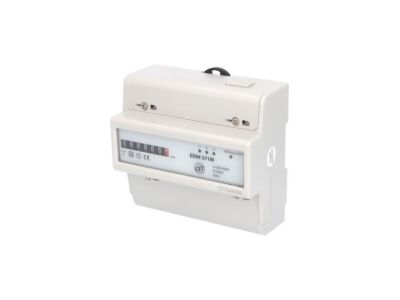

ELEMAN Elektroměr EDIN 371M, 100A, 7TE, mechanický číselník, 3-fázový, 1-tarif, podružný

Elektroměr EDIN 371M, 100A, 7modulový, podružný, 3-fázový, 1-tarifní, mechanický číselník. Třífázový elektroměr s mechanickým displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,5 A) až po 100 A, velký mechanický displej zobrazuje hodnoty na číselníku od 000000,1 až 999999,9 [kWh], zobrazené naměřené hodnoty nelze vymazat. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (10) S0+ a (9) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 122 mm (7 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2. Utahovací moment šroubů 2,0 - 5,0 Nm. Vlastní spotřeba je menší než 0,2 W. Technické údaje: Přímé měření do 100 A Třída přesnosti 1 Jednotarifní mechanický displej SO impulsní výstup Montáž na nosnou TS lištu (DIN) Šířka 122,5 mm (7 modulů) Napětí impulzu <27 V DC Proud impulzu <27 mA
