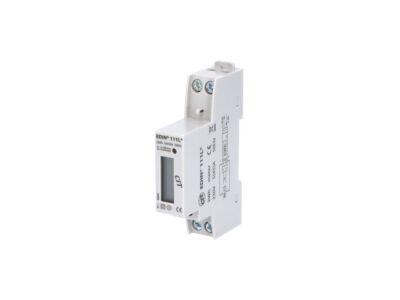

ELEMAN Elektroměr EDIN 111L, 45A, 1TE, LCD, 1-fázový, 1-tarif, podružný

Elektroměr EDIN 111L, 45A, 1modulový, podružný, 1-fázový, 1-tarifní, LCD. Jednofázový elektroměr s LCD displejem pro střídavé napětí 1x230 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 45 A, LCD displej zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED bliká při odběru fáze. Elektroměr má impulzní výstup (1000imp. / 1kWh ==> 1x bliknutí = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 18 mm (1 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 10 mm2, svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič. Technické údaje: Přímé měření od 20 mA až do 45 A Třída přesnosti 1 LCD displej SO impulsní výstup Montáž na nosnou TS lištu (DIN) Šířka 17,5 mm (1 modul) Napětí impulzu <27 V DC Proud impulzu <27 mA Zkušební výstup LED – 1000 imp./kWh Zobrazení na displeji 5+2 (99999,99 kWh)
