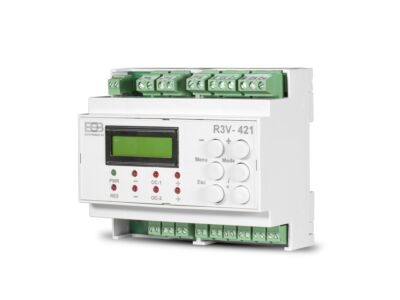

ELEKTROBOCK Regulátor R3V-421 dvou-okruhový tří/čtyřcestných ventilů
Recyklační poplatek vč. DPH
2,03 Kč
Informace o produktu
Vlastnosti regulátoru R3V-421:
NOVÁ VERZE 10.03 (V PRODEJI OD 1.12.2014)
NOVÁ VERZE 10.03 (V PRODEJI OD 1.12.2014)
VYLEPŠENÁ VERZE Z HLEDISKA UŽIVATELSKÉHO NASTAVENÍ.
Regulátor umožňuje podle připojených čidel (max. 8) ovládat třícestné/ čtyřcestné ventily, čerpadla, spínat kotel a regulovat teplotu podle zvolené funkce.
Uplatnění nalezne například v následujících systémech
- jedno a více okruhové systémy (radiátory, podlahové topení)
- pro vybíjení akumulační nádoby
- pro kotle na tuhá paliva (regulace s ohledem na teplotu zpátečky)
- kde, zdroj tepla neumožňuje regulaci podle venkovní teploty (ekvitermní regulace).
Uplatnění nalezne například v následujících systémech
- jedno a více okruhové systémy (radiátory, podlahové topení)
- pro vybíjení akumulační nádoby
- pro kotle na tuhá paliva (regulace s ohledem na teplotu zpátečky)
- kde, zdroj tepla neumožňuje regulaci podle venkovní teploty (ekvitermní regulace).
Druhy regulace:
- Regulace podle teploty v místnosti s teplotním čidlem (PI regulace)
- Regulace podle teploty za ventilem s ohledem na prostorový termostat
- Ekvitermní regulace s dorovnáním podle teploty v místnosti s teplotním čidlem
- Ekvitermní regulace podle venkovní teploty s ohledem na prostorový termostat
- Regulace podle teploty zpátečky s teplotním čidlem
- Regulace podle teploty zpátečky s ohledem na prostorový termostat
- Servisní režim
- Letní režim
Výhody R3V-421:
- 7 týdenních programů s 6-ti teplotními změnami na den
- volba jazyka (CZ/EN)
- volba režimu AUTO/ MANU/ OFF
- hlídání maximální teploty kotle
- adaptace ventilů po zapnutí regulátoru
- záloha chodu hodin po výpadku napájení je více jak 4 hodiny
- volba maximálního kroku ventilu
- protizámrazová ochrana
- automatická ochrana proti vodnímu kameni
- krátkodobá změna teploty
- informace o teplotách na čidlech, vypočtené teplotě na ventilu a orientační hodnota pozice ventilu v % pro každý zapojený okruh
- napájení 5 V/DC, 500 m A (zdroj AD05-DIN není součástí balení)
- možnost připojení až 8 teplotních čidel (součástí balení jsou čidla KO, VT, M1, V1, Z1 další lze dokoupit na www.elbock.cz)
- možnost připojení termostatu pro vzdálené ovládání
- max. zatížení výstupů (I max) je 5 A
Technické parametry:
Napájení 2: universální / 5,0 V / 0.5 A, DC (AD05-DIN není součástí)
Typ termostatu: drátový
Přesnost: 0,5 °C

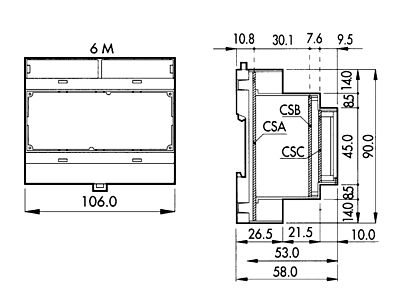

Rozměry (DxŠxH): 160x90x58 mm
Stupeň krytí: IP20
Pracovní teplota: 0 °C až 40 °C
Spínací prvek: relé
Výstup: 5 A / 250 VAC
Max. počet teplotních čidel: 8 (pro teplotní čidla/ termostaty)
Rozsah nastavitelné teploty: 2 °C až 99 °C
Spotřeba: 1, 0 VA
Napájení 2: universální / 5,0 V / 0.5 A, DC (AD05-DIN není součástí)
Typ termostatu: drátový
Přesnost: 0,5 °C
Rozměry (DxŠxH): 160x90x58 mm
Stupeň krytí: IP20
Pracovní teplota: 0 °C až 40 °C
Spínací prvek: relé
Výstup: 5 A / 250 VAC
Max. počet teplotních čidel: 8 (pro teplotní čidla/ termostaty)
Rozsah nastavitelné teploty: 2 °C až 99 °C
Spotřeba: 1, 0 VA
- Značka ELEKTROBOCK
