DG1-343D3FB-C54C

DG1-343D3FB-C54C

Značka
EATON
Kód ELFETEX
10.973.370
EAN
4015081710782
Kód výrobce
9702-1103-00P
Recyklační poplatek vč. DPH
10,71 Kč

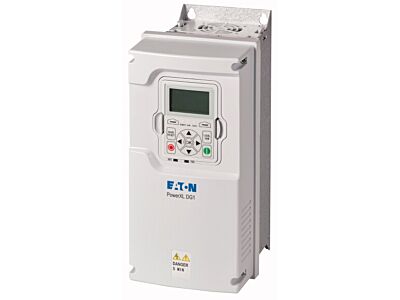

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Frekvenční měnič, Označení typu: DG1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 3.3 A, Upozornění: Jmenovitý provozní proud při spínací frekvenci 1 - 12 kHz a teplotě prostředí +50 °C pro přetížení 150 % a +40 °C pro přetížení 110 %., Jmenovitý pracovní proud při přetížení 110 %: Ie = 4.3 A, Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 1.1 kW, Přetížení 110 %: P = 1.5 kW, Přetížení 150 %: IM = 2.6 A, Přetížení 110 %: IM = 3.6 A, Přiřazený jmenovitý výkon motora Upozornění: při 500 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 1.5 kW, Přetížení 110 %: P = 2.2 kW, Přetížení 150 %: IM = 2.9 a, Přetížení 110 %: IM = 4 a, Přiřazený jmenovitý výkon motora Upozornění: při 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 1.5 HP, Přetížení 110 %: P = 2 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 3 A, Přetížení 110 %: IM = 3.4 A, Stupeň krytí: IP54/NEMA12, Rozhraní/provozní sběrnice (integrovaná): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Komunikační karta (volitelně): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Vybavení: Odrušovací filtr, dodatečná ochrana plošných spojů, víceřádkový grafický displej, Brzdový střídač, Meziobvodová tlumivka, Konstrukční velikost: FS1, Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5, IEC/EN 60950-1: SELF
  • Značka EATON
Frekvenční měniče do 1kV
  • Napájecí napětí od / do 380 - 500 V
  • Frekvence sítě (hodnota) 50/60 Hz
  • Počet vstupních fází 3
  • Počet výstupních fází 3
  • Max. výstupní frekvence 400 Hz
  • Max.výstupní napětí 480 V
  • Jmenovitý výstupní proud I2N 3.3 A
  • Max. odevzdaný výkon při kvadratické zátěži při jmenovitém výstupním napětím 1.5 kW
  • Max. odevzdaný výkon při lineární zátěži při jmenovitém výstupním napětím 2.2 kW
  • Relativní symetrická tolerance síťového kmitočtu 10 %
  • Relativní symetrická tolerance síťového napětí 10 %
  • Počet analogových výstupů 2
  • Počet analogových vstupů 2
  • Počet digitálních výstupů 1
  • Počet digitálních vstupů 8
  • S ovládáním Ano
  • Povolené použití v průmyslové oblasti Ano
  • Povolené použití v obytné a komerční oblasti Ano
  • Podpora protokolu pro TCP / IP Ano
  • Podpora protokolu pro PROFIBUS Ano
  • Podpora protokolu pro CAN Ano
  • Podpora protokolu pro MODBUS Ano
  • Podpora protokolu pro DeviceNet Ano
  • Podporuje protokol pro PROFINET IO Ano
  • Podpůrný protokol pro BAC síť Ano
  • Podpora protokolu pro jiné sběrnicové systémy Ano
  • Počet hardwarových rozhraní - průmyslový Ethernet 1
  • Počet HW-rozhraní - sériový 485 1
  • Počet HW-rozhraní - jiné 1
  • S připojením k PC Ano
  • Integrovaný brzdný střídač, měnič Ano
  • Možnost provozu ve 4-kvadrantech Ano
  • Typ převodníku U převodník
  • Stupeň krytí (IP) IP54
  • Druh ochrany ( NEMA) 12
  • Výška 327 mm
  • Šířka 152 mm
  • Hloubka 200 mm
