Kód ELFETEX
10.092.911

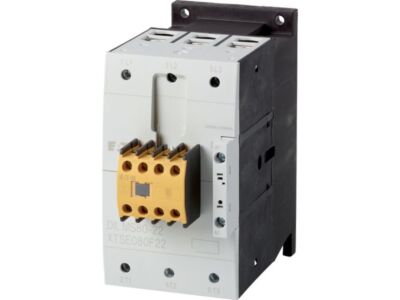

Bezpečnostní výkonový stykač 80A/37kW AC
Recyklační poplatek vč. DPH
3,69 Kč
Informace o produktu
Bezpečnostní stykač, Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Popis: Pomocný kontaktní prvek připojený neoddělitelně k základnímu přístroji (ruční aktivace není možná)., Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 80 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 110 A, zakrytá: Ith= 80 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 225 A, zakrytá: Ith= 200 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 11.5 kW, 380 V 400 V: P= 19 kW, 660 V 690 V: P= 26 kW, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt, Poznámky: Spínací prvky podle EN 50012., Se zrcadlovým kontaktem., Druh proudu AC/DC: AC ovládání
- Značka EATON
Výkonové stykače pro střídavý proud
- Jmen. napájecí napětí AC 50Hz 230 - 230 V
- Jmen. napájecí napětí AC 60Hz 240 - 240 V
- Typ napětí pro ovládání AC
- Jmen.provoz.proud Ie AC1, 400V 110 A
- Jmen.provoz.proud Ie AC3, 400V 80 A
- Jmenovitý výkon při AC3, 400 V 37 kW
- Měřený provozní proud Ie při AC-4,400 V 40 A
- Měřený provozní výkon Ie při AC-4,400 V 20 kW
- Měřený pracovní výkon NEMA 44.7 kW
- Počet pomocných spín.kontaktů 2
- Počet pomocných rozp.kontaktů 2
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních spín.kontaktů 3
