Kód ELFETEX
10.029.886

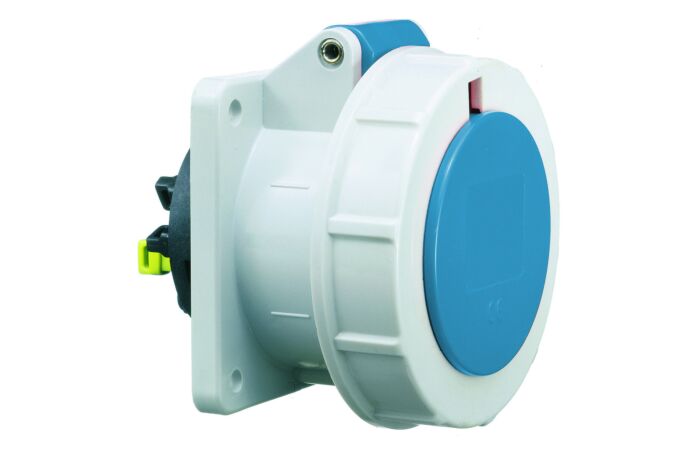

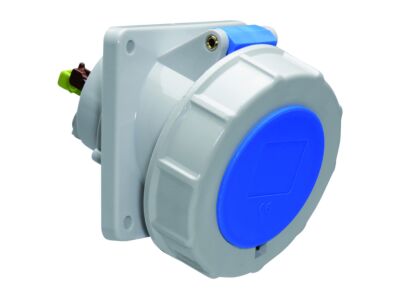

BALS Zásuvka 12813 16A 3P/230V quick ve.
Informace o produktu
CEE zásuvka vestavná šikmá, Quick-Connect
16A 3p (2P+PE) 230V (200 do 250V~) 6h IP67
frekvence: 50 a 60Hz
kód barvy: modrá RAL 5015
kontakty: nosič kontaktů je vyroben z polyamidu, kontakty jsou vyrobeny z mosazi
maximální průřez vodiče: 4,0 mm2
materiál krytu: polyamid
způsob připojení: bezšroubové pružinové klecové svorky
barva: víčko sklopné modré, bajonetový uzávěr šedý, kryt šedý

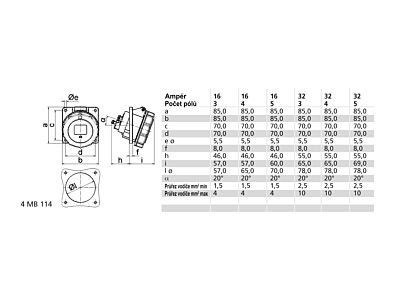

rozměry: výška 88 mm, šířka 85 mm, hloubka 96 mm
rozměr příruby: svisle 85 mm, vodorovně 85 mm
rozteč montážních otvorů: vodorovně 70 mm, svisle 70 mm
další technické vlastnosti:
sklon 20°
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
- Značka BALS
Vestavné zásuvky CEE
- Proud IEC 16
- Napětí podle ČSN EN 60309-2 230 V (50 Hz 60) modrá
- Počet pólů 3
- Pozice na hodinách 6 h
- Barevný kód, Identifikační barva Modrý
- číslo RAL 5015
- Stupeň krytí (IP) IP67
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Úhlový
- Kabelová průchodka Ostatní, jiné
- Materiál Plast
- Vertikální rozměr příruby 85 mm
- Vertikální odstup vrtacího otvoru 70 mm
- Horizontální rozměr příruby 85 mm
- Horizontální odstup vrtacího otvoru 70 mm
