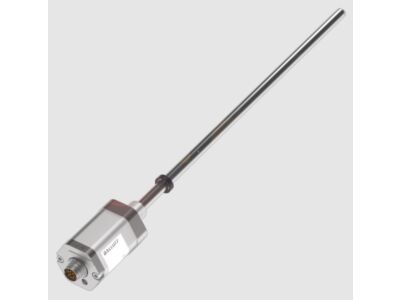

BALLUFF Převodník BTL7-A110-M0750-B-S32 systémy pro snímání
Informace o produktu
Popis výrobku
Systémy pro snímání polohy s tyčovou konstrukcí nacházejí své nejdůležitější uplatnění v hydraulických pohonech. Vynikajícím způsobem se hodí k použití v hydraulických válcích pro zpětné hlášení polohy, pro tvářecí a válcovací zařízení nebo pro výtahovou a zdvihací techniku. Snímače jsou namontované v tlakové oblasti hydraulického válce a disponují stejnou pevností v tlaku jako válec samotný.
Parametry
- Tvar: Tyčová řada
- Upevnění: Závitová příruba M18×1,5
- Materiál pouzdra: Hliník, eloxovaný
- Snímač polohy, počet max.: 1
- Připojení: Konektory, M16 × 0,75, 8pólový
- Analogový výstup: Analogové napětí 0–10 V Analogové napětí 10–0 V
- Rozsah měření: 750 mm
- Měřicí frekvence max.: 1000 Hz
- Odchylka linearity max.: ±0,01 % FS
- Přesnost opakování: ±10 µm
- Provozní napětí Ub: 20–28 V DC
- Teplota prostředí: -40...85 °C
- Krytí: IP 67
- Schválení/konformita: CE, cULus, EAC, WEEE
- Značka BALLUFF
Magnetické snímače přiblížení
- Druh napětí DC
- Nátěr pouzdra Anodizování / eloxování
- Okolní teplota -40...85 °C
- Spínací vzdálenost 750 mm
- Stupeň krytí (IP) IP67
- Jmenovité napájecí napětí DC 20–28 V
