Kód ELFETEX
10.095.744

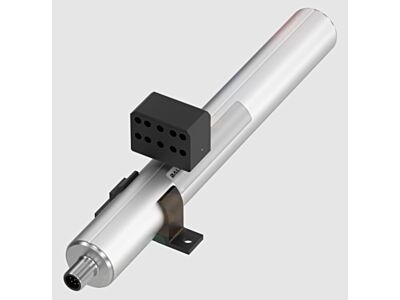

BALLUFF Převodník BTL6-P111-M0150-A1-S115 systémy pro snímání
Informace o produktu
Popis výrobku
Systémy pro snímání polohy s profilovou konstrukcí představují bezdotykové a absolutně měřicí systémy k přesnému zjišťování jedné nebo více poloh. Své uživatele přesvědčují svými výkony v drsných prostředích, například v lisech, vstřikolisových zařízeních nebo portálových robotech, jelikož jsou uzavřeny v hliníkovém, hermeticky těsném pouzdru s třídou krytí IP 67. Magnety snímače polohy působí přes stěnu profilu na měřený prvek.
Parametry
- Tvar: Profilová řada
- Upevnění: Upevňovací svorky
- Materiál pouzdra: Hliník, eloxovaný
- Snímač polohy, počet max.: 2
- Připojení: Konektory, M12 × 1, 8pólový
- Rozhraní: Start/Stop; Start/Stop negativ
- Rozsah měření: 150 mm
- Měřicí frekvence max.: 2000 Hz
- Rozlišení: ≤ 10 µm
- Odchylka linearity max.: ±200 µm
- Přesnost opakování: ≤ 10 µm
- Provozní napětí Ub: 20–28 V DC
- Teplota prostředí: 0...70 °C
- Krytí: IP 67
- Schválení/konformita: CE, cULus, EAC, WEEE
- Značka BALLUFF
Magnetické snímače přiblížení
- Druh napětí DC
- Nátěr pouzdra Anodizování / eloxování
- Okolní teplota 0...70 °C
- Typ elektrického připojení Konektor M12
- Stupeň krytí (IP) IP67
- Jmenovité napájecí napětí DC 20–28 V
Ke stažení
Všechny obrázky
