Kód ELFETEX
10.093.757
DS201 B20 A30 UL
Recyklační poplatek vč. DPH
0,24 Kč
Informace o produktu

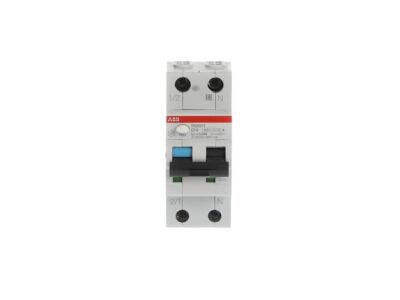

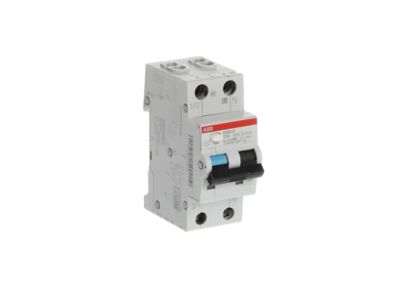

DS201 B20 A30 UL; kombinace jistič/chránič; dvojpólový (1P+N); jmenovitý proud: 20A; citlivost: 30mA; charakteristika: B; zkratová odolnost: 6kA; typ: A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači), dle UL
- Značka ABB
Chrániče s tepelnou spouští (kombispínače)
- Montážní hloubka 69 mm
- Jmenovitý proud 20 A
- Jmenovité napětí 240 V
- Vypínací charakteristika B
- Jmenovité izolační napětí Ui 500 V
- Jmenovitý poruchový proud 0.03 A
- Zbytkový proud typu A
- Třída omezení energie 3
- Kategorie přepětí 3
- Stupeň znečištění 2
- Šířka vyjádřená počtem modulárních jednotek 2
- Frekvence 50/60 Hz
- Stupeň krytí (IP) IP20
- Počet chráněných pólů 1
- Jm.vyp.schop.dle IEC 60947-2 6 kA
- Připoj.vodič drát jednožilový 25 - 25 mm²
- Připoj.vodič drát vícežilový 25 - 25 mm²
- Okolní teplota při provozu -25 - 55 °C
- Počet pólů celkem 2
- Měřitelná pevnost zkratového napětí Uimp 4 kV
- Měřitelná vypínací schopnost při zkratu Icn podle EN 61009-1 6 kA
- Vypínací charakteristika Nezpožděno
- Hodnocená vypínací schopnost podle EN 61009 6 kA
