Kód ELFETEX
11.038.918
Informace o produktu

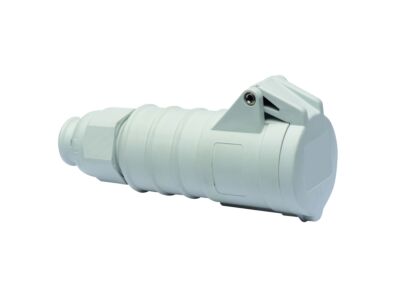

CEE spojka, Quick-Connect, Multi-Grip
16A 5p (3P+N+ E) > 50V 1 h IP44 (> 50V pro všechna další neklasifikovaná napětí a frekvence. Hodinový úhel 1h lze použít ve speciálních aplikacích, ve kterých je třeba odlišit spoj od dalších spojů se standardizovanými hodinovými úhly)
kód barvy: RAL 7035
kontakty: nosič kontaktů je vyroben z materiálu odolného vůči vysokým teplotám, kontakty jsou vyrobeny z mosazi, povrch kontaktů je poniklovaný
maximální průřez vodiče: 2,5 mm2
materiál krytu: polyamid
systém připojení: bezšroubové pružinové klecové svorky
přívod kabelu: kabelová vývodka
barva: víčko sklopné šedé, kabelová vývodka šedá, kryt šedý
rozměry: výška 173 mm, šířka 65 mm, hloubka 86 mm
další technické vlastnosti:
pro průměr kabelu od 10 do max. 21 mm
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
unikátní kabelová vývodka MULTI-GRIP s integrovaným těsněním a spolehlivým odlehčením tahu kabelu. Pevnost v tahu mnohonásobně překračuje hodnoty požadované normami IEC 60309, EN 60309 a VDE 0623. Vývodka MULTI-GRIP s ochranou proti samovolnému povolení vlivem vibrací, nebo teplotních rozdílů, vhodná i do náročných klimatických podmínek, odolná prachu a mastnotě. Vývodka dosahuje třídy ochrany min. IP67
- Značka BALS
Spojky CEE
- číslo RAL 7035
- Kabelová průchodka Šroubení
- Počet pólů 5
- Materiál Plast
- Proud IEC 16 A
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Rovný
- Stupeň krytí (IP) IP44
- Pozice na hodinách 1 h
- Barevný kód, Identifikační barva Šedá
- Napětí podle ČSN EN 60309-2 > 50 V šedá
