Kód ELFETEX
10.080.031
16A 4p >50V IP44 10h Zásuvka vestavná Qu
Informace o produktu

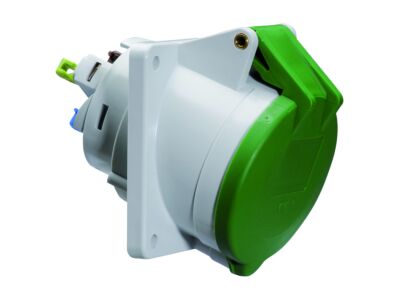

CEE zásuvka vestavná šikmá, Quick-Connect
16A 4p (3P+PE) >50V zelený 100-300Hz (> 50V) 10 h IP44
frekvence: 100 do 300Hz
kód barvy: zelený RAL 6002
kontakty: nosič kontaktů je vyroben z polyamidu, kontakty jsou vyrobeny z mosazi
maximální průřez vodiče: 4,0 mm2
materiál krytu: polyamid
způsob připojení: bezšroubové pružinové klecové svorky
barva: víčko sklopné zelené, kryt šedý

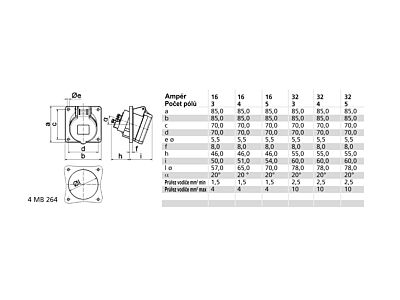

rozměry: výška 85 mm, šířka 85 mm, hloubka 102 mm
rozměr příruby: svisle 85 mm, vodorovně 85 mm
rozteč montážních otvorů: vodorovně 70 mm, svisle 70 mm
další technické vlastnosti:
sklon 20°
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
- Značka BALS
Vestavné zásuvky CEE
- číslo RAL 6002
- Kabelová průchodka Ostatní, jiné
- Počet pólů 4
- Materiál Plast
- Proud IEC 16 A
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Úhlový
- Stupeň krytí (IP) IP44
- Pozice na hodinách 10 h
- Barevný kód, Identifikační barva Zelená
- Napětí podle ČSN EN 60309-2 50 až 500 V (100-300 Hz) zelená
- Vertikální odstup vrtacího otvoru 70 mm
- Horizontální odstup vrtacího otvoru 70 mm
- Vertikální rozměr příruby 85 mm
- Horizontální rozměr příruby 85 mm
