Kód ELFETEX
10.080.031
16A 3p 110V IP67 4h Zásuvka vestavná Qui
Informace o produktu

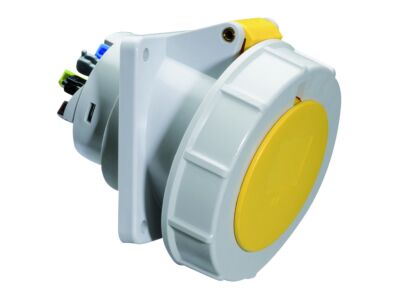

CEE zásuvka vestavná šikmá, Quick-Connect
16A 3p (2P+PE) 110V (100 do 130V) 4 h IP67
frekvence: 50 a 60Hz
kód barvy: žlutá RAL 1012
kontakty: nosič kontaktů je vyroben z polyamidu, kontakty jsou vyrobeny z mosazi
maximální průřez vodiče: 4,0 mm2
materiál krytu: polyamid
způsob připojení: bezšroubové pružinové klecové svorky
barva: víčko sklopné žluté, bajonetový uzávěr šedý, kryt šedý

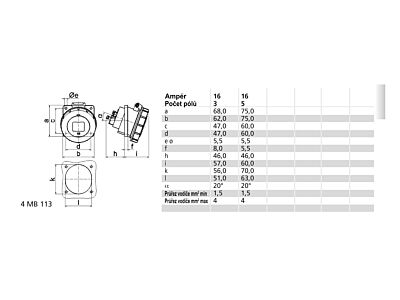

rozměry: výška 82 mm, šířka 71 mm, hloubka 96 mm
rozměr příruby: svisle 68 mm, vodorovně 62 mm
rozteč montážních otvorů: vodorovně 47 mm, svisle 47 mm
další technické vlastnosti:
sklon 20°
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
- Značka BALS
Vestavné zásuvky CEE
- číslo RAL 1012
- Kabelová průchodka Ostatní, jiné
- Počet pólů 3
- Materiál Plast
- Proud IEC 16 A
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Úhlový
- Stupeň krytí (IP) IP67
- Pozice na hodinách 4 h
- Barevný kód, Identifikační barva Žlutá
- Napětí podle ČSN EN 60309-2 110 V (50 Hz 60) žlutá
- Vertikální odstup vrtacího otvoru 47 mm
- Horizontální odstup vrtacího otvoru 47 mm
- Vertikální rozměr příruby 68 mm
- Horizontální rozměr příruby 62 mm
