Kód ELFETEX
10.080.031
12836 Zásuvka vestavná Quick-Connect 16A
Informace o produktu

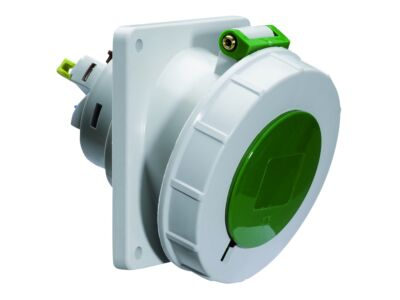

CEE zásuvka vestavná šikmá, Quick-Connect
16A 4p (3P+PE) >50V zelený >300-500Hz (> 50V) 2 h IP67
frekvence: od 300 do 500Hz
kód barvy: zelený RAL 6002
kontakty: nosič kontaktů je vyroben z polyamidu, kontakty jsou vyrobeny z mosazi
maximální průřez vodiče: 4,0 mm2
materiál krytu: polyamid
způsob připojení: bezšroubové pružinové klecové svorky
barva: víčko sklopné zelené, bajonetový uzávěr šedý, kryt šedý

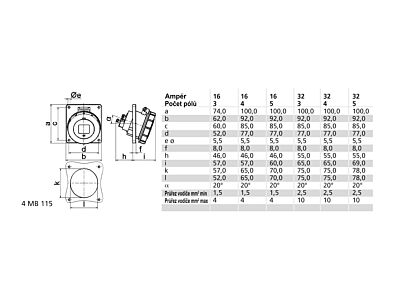

rozměry: výška 100 mm, šířka 92 mm, hloubka 98 mm
rozměr příruby: svisle 100 mm, vodorovně 92 mm
rozteč montážních otvorů: vodorovně 85 mm, svisle 77 mm
další technické vlastnosti:
sklon 20°
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
- Značka BALS
Vestavné zásuvky CEE
- číslo RAL 6002
- Kabelová průchodka Ostatní, jiné
- Počet pólů 4
- Materiál Plast
- Proud IEC 16 A
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Úhlový
- Stupeň krytí (IP) IP67
- Pozice na hodinách 2 h
- Barevný kód, Identifikační barva Zelená
- Napětí podle ČSN EN 60309-2 50 až 500 V (> 300 až 500 Hz) zelená
- Vertikální odstup vrtacího otvoru 85 mm
- Horizontální odstup vrtacího otvoru 77 mm
- Vertikální rozměr příruby 100 mm
- Horizontální rozměr příruby 92 mm
