120437 Zásuvka vestavná Quick-Connect 1
Informace o produktu

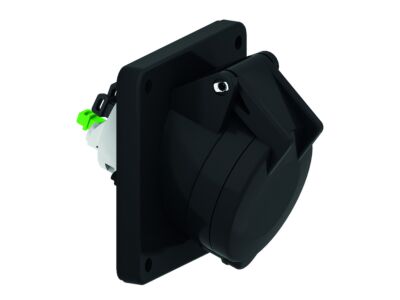

CEE zásuvka vestavná šikmá, Quick-Connect
16A 4p (3P+PE) 400V (380 do 415V~) 6h IP44
frekvence: 50 a 60Hz
kód barvy: červená RAL 3000
kontakty: nosič kontaktů je vyroben z materiálu odolného vůči vysokým teplotám, kontakty jsou vyrobeny z mosazi, povrch kontaktů je poniklovaný
maximální průřez vodiče: 4,0 mm2
materiál krytu: polyamid
způsob připojení: bezšroubové pružinové klecové svorky
barva: kryt černý, víčko sklopné černé, kryt šedý

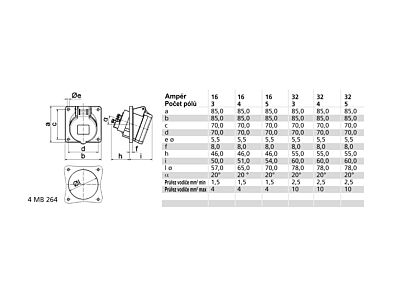

rozměry: výška 85 mm, šířka 85 mm, hloubka 102 mm
rozměr příruby: svisle 85 mm, vodorovně 85 mm
rozteč montážních otvorů: vodorovně 70 mm, svisle 70 mm
další technické vlastnosti:
sklon 20°
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
- Značka BALS
Vestavné zásuvky CEE
- číslo RAL 3000
- Kabelová průchodka Ostatní, jiné
- Počet pólů 4
- Materiál Plast
- Proud IEC 16 A
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Úhlový
- Stupeň krytí (IP) IP44
- Pozice na hodinách 6 h
- Barevný kód, Identifikační barva Červená
- Napětí podle ČSN EN 60309-2 400 V (50 Hz 60) červená
- Vertikální odstup vrtacího otvoru 70 mm
- Horizontální odstup vrtacího otvoru 70 mm
- Vertikální rozměr příruby 85 mm
- Horizontální rozměr příruby 85 mm
