Kód ELFETEX
10.232.259
HIG110VDC
Recyklační poplatek vč. DPH
0,17 Kč
Informace o produktu

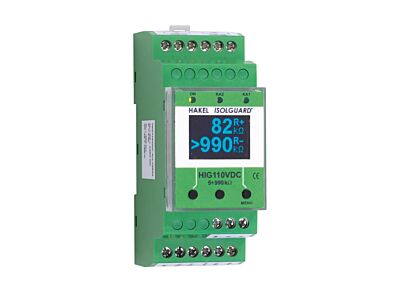

Hlídač izolačního stavu z produkce firmy HAKEL typ ISOLGUARD HIG110VDC je určen k monitorování izolačního stavu stejnosměrných IT soustav s nominálním napětím 110V DC. Přístroj trvale sleduje izolační stav obou větví izolované IT soustavy proti vztažnému bodu.
U stacionárních zařízení to bývá obvykle vodič PE. Při chybě izolačního stavu v kladné větvi R+ nebo záporné větvi R- je tento stav signalizován nastavením relé KA1/KA2. Poruchový stav je zároveň indikován LED diodami na čelním panelu.
Hlídač je vybaven displejem pro zobrazování číselné hodnoty naměřeného izolačního odporu. Měřená hodnota izolačního odporu v obou větvích kontrolované sítě je zobrazována na displeji hlídače. Na hlídači jsou ovládací tlačítka pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazování stavu kontrolované sítě a hlídače.
Pomocí sběrnice RS485 je možné k hlídači připojit panel MDS-DELTA nebo MDS-D s dotekovým displejem, který slouží k zobrazování aktuálně měřených hodnot a aktuálního nastavení hlídače. Hlídače HIG110VDC mohou komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu
PROFIBUS.
Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť.
Hlídač HIG24VDC odpovídá normám:
ČSN EN 61010-1 ed.2, ČSN 33 2000-4-41 ed.2, ČSN EN 61557-8 ed.2, ČSN EN 50155 ed.3, EN 61373, EN 45545, EN 50121-3-2
Základní charakteristiky
Monitor izolačních stavů DC sítě s nominálním napětím 110V DC
• Zobrazování měřených hodnot izolačního stavu kladné a záporné větve kontrolované sítě na displeji
• Signalizační relé stavu izolačního odporu s přepínacím kontaktem
• Signalizační relé funkce hlídače s přepínacím kontaktem
• Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači nebo dálkovým tlačítkem
• Připojení na sběrnici RS485, izolační pevnost 2500 V<sub>ef</sub> proti vnitřním obvodům a obvodům sítě
• Možnost nastavování kritických hodnot, hodnot hystereze a dalších parametrů pomocí tlačítek hlídače
• Přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek
• Modul šíře 2M (36mm) pro montáž na lištu DIN 35
- Značka HAKEL
Přístroje pro monitorování izolace a uzemnění
- Jmenovité napětí Us při DC 80 - 120 V
- Typ napětí pro ovládání DC
- Funkce Pro sítě DC
- Svodová kapacita sítě 10 µF
- Hodnota odezvy impedance 1 5 - 500 kOhm
- Hodnota odezvy impedance 2 5 - 500 kOhm
- Počet přepínacích kontaktů 2
- Šířka 36 mm
- Výška 60 mm
- Hloubka 90 mm
