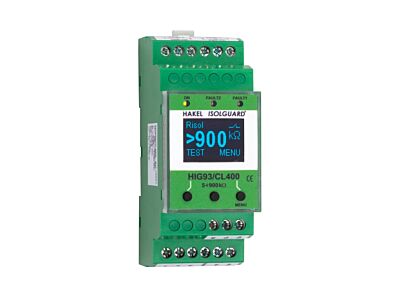

HIG93/CL400

Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD, HIG93/CL400 je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN EN 50 522, ČSN EN 61 936-1 a ČSN EN 61 557-8. Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG93/CL400. Hlídač je vybaven displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě a hlídače. Hlídač je vybaven výstupem aktivní proudové smyčky 4 ÷ 20 mA, která signalizuje aktuální naměřenou hodnotu izolačního odporu. Proudová smyčka je galvanicky oddělena od kontrolované sítě a vnitřních obvodů hlídače. Dvě vestavěná signalizační relé s přepínacími kontakty umožňují signalizaci alarmů pro dvě nezávisle nastavené hodnoty kritického izolačního odporu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť.   Základní charakteristiky · Monitor izolačních stavů AC sítí s napětím 0 až 275 V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou. · Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kOhm až 900 kOhm. · Dvě signalizační relé stavu izolačního odporu, každé s přepínacím kontaktem. · Aktivní, galvanicky oddělená proudová smyčka 4 ÷ 20 mA pro výstup hodnoty izolačního odporu Risol. · Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači. · Možnost nastavení dvou hodnot hlídaného izolačního odporu Rcrit1 a Rcrit2, pomocí displeje a tlačítek v rozsahu 5 kOhm až 300 kOhm. · Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek. · Nastavitelné zpoždění tON reakce signalizačních relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec. · Přístup k nastavení hlídače tlačítky lze zamknout. Odemknutí hlídače se provádí kombinací tlačítek. · Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím. · Modul šíře 2M (36mm) pro montáž na lištu DIN 35
