Kód ELFETEX
10.391.224

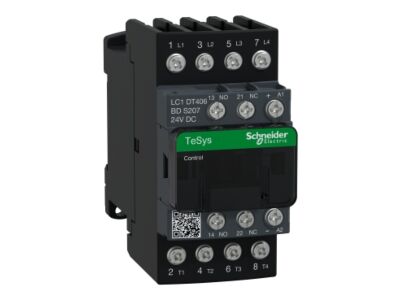

SCHNEIDER Stykač LC1D 4P AC1 440V 40A
Recyklační poplatek vč. DPH
0,76 Kč
Informace o produktu
TeSys D stykač, 4p (4 NO), AC-1, 40A, 24 V DC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 4 Z - [Ue] jmenovité pracovní napětí: <= 690 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - [Ie] jmenovitý pracovní proud: 40 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod, 25 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod - typ cívky: standardní - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 40 A při <= 60 °C pro výkonový obvod, 10 A při <= 60 °C pro signalizační obvod - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1, 450 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 120 A <= 40 °C 1 min výkonový obvod, 140 A 100 ms signalizační obvod, 380 A <= 40 °C 1 s výkonový obvod, 120 A 500 ms signalizační obvod, 240 A <= 40 °C 10 s výkonový obvod, 50 A <= 40 °C 10 min výkonový obvod, 100 A 1 s signalizační obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod podle IEC 60947-5-1, 40 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 63 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1 - ztrátový výkon na pól: 1,25 W AC-3, 3,2 W AC-1 - ochraný kryt: ano - montážní držák: lišta, deska - standardy: CSA C22.2 No 60947-4-1, EN 45545 R22 HL3, EN/IEC 60947-5-1, DIN 5510-2, EN 45545 R26 HL3, EN/IEC 60947-4-1, UL 60947-4-1 - certifikace výrobku: CCC, EAC, CSA, IEC, UL - připojení - svorky: ovládací obvod : svorky pro oka - vnější průměr: 8 mm - kroutící moment: ovládací obvod : 1,7 N.m - na svorky pro oka - pomocí šroubováku Philips č. 2 šroub : M3,5, ovládací obvod : 1,7 N.m - na svorky pro oka - pomocí šroubováku plochý Ø 6 mm šroub : M3,5, výkonový obvod : 1,8 N.m - na svorky pro oka - pomocí šroubováku Philips č. 2 šroub : M3,5, výkonový obvod : 1,8 N.m - na svorky pro oka - pomocí šroubováku plochý Ø 6 mm šroub : M3,5 - provozní doba: 55...75 ms spínání, 16...32 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1.
- Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
- Jmenovité napětí Us při DC 24 - 24 V
- Typ napětí pro ovládání DC
- Jmen.provoz.proud Ie AC1, 400V 40 A
- Počet pomocných spín.kontaktů 1
- Počet pomocných rozp.kontaktů 1
- Typ připojení hlavního obvodu Ostatní, jiné
- Počet hlavních spín.kontaktů 4
