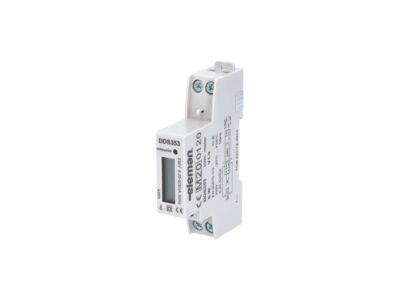

ELEMAN Elektroměr DDS353 50A 1 fázový 1s LCD MID

ELEMAN Elektroměr DDS353 50A 1 fázový 1s LCD MID

Značka
ELEMAN
Kód ELFETEX
11.231.829
EAN
8592847001903
Kód výrobce
1008811

Recyklační poplatek vč. DPH
0,73 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Podružný 1-fázový 1-tarifní digitální elektroměr pro přímé fakturační měření DDS353 50A MID, 1mod. (certifikace MID).

Jednofázový elektroměr s LCD displejem pro střídavé napětí 230 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružná fakturační měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách (MID certifikace - dle 2014/32/EU). Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 50 A, velký podsvícený LCD display zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez přivedeného napájení po dobu až 10ti let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup (1000imp. / 1kWh ==> 1x bliknutí = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 18 mm (1 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 10 mm2, svorky pro nulový vodič "N" jsou vzájemně (galvanicky) propojené a není nutné rozdělovat "N" vodič. Utahovací moment šroubů : svorka č. 1 a 3 = 1,5 - 2,5 Nm, svorka č. 4 a 6 = 1,5 - 2,5 Nm. svorka č. 20 a 21 = 1,0 - 1,2 Nm. Vlastní spotřeba je cca 8VA/ 0.4W.

--- Informace o S0 výstupu --- S0 je rozhraní definované normou DIN 43864 a každý elektroměr by jím měl být vybaven. Stejně tak lze S0 výstup získat z plynoměru, z vodoměru, z měřiče tepla a dalších zařízení. Potřebujete znát množství energie, které elektroměr změřil? Díky S0 rozhraní můžete snadno, přesně a velmi levně získat informace o odběru energie. Napětí ... 12 až 27 V DC Proud... 27 mA Šířka impulzu ... 90 ms Limitní hodnoty: max. 60 V DC max. 50 mA

Co je MID certifikace? Je elektroměr "cejchovaný"? Proč není součástí kalibrační protokol? Odpověď naleznete zde na tomto odkazu.

  • Značka ELEMAN
Elektroměry
  • Typ čítače, počítadla Elektronický
  • Jmenovitý proud (In) 5 A
  • Maximální proud 50 A
  • Jmenovité napětí (Un)N-L 220 - 230 V
  • Frekvenční rozsah 50 - 60 Hz
  • Třída přesnosti B
  • Polarita 1-fázové
  • Provedení přímé měření
  • Elektroměr pro druh energie činný výkon
  • Vhodné pro potah( povlak)
  • Tarifní typ měřidla elektřiny Jednotný tarif
  • Cejchovaný Ano
  • Schválení přímé měřící přístroje
  • Impulsní výstup Elektrický
  • Druh Impulsu S0
  • Typ zobrazení Digitální
  • Způsob montáže Instalace
  • Šířka vyjádřená počtem modulárních jednotek 1
  • Verze rozhraní Bez
  • Počet míst 7
  • Stupeň krytí (IP) IP20

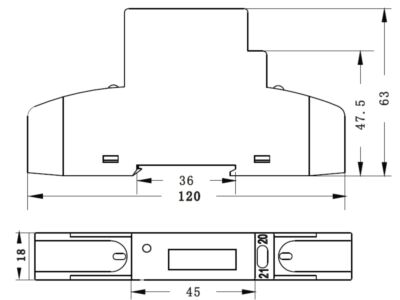

  • Šířka 18 mm
  • Výška 120 mm
  • Hloubka 63 mm
  • Se zavíracím kódem Ne
