Kód ELFETEX
11.355.873

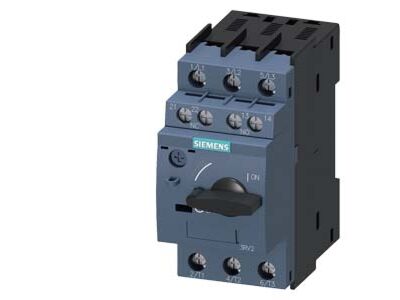

SIEMENS Spouštěč 3RV2011-1JA15 7-10A
Informace o produktu
výkonový jistič konstrukční velikost S00 pro ochranu motoru, třída 10 A-spoušť 7...10 A N-spoušť 130 A šroubová svorka standardní spínací schopnost s příčně uloženými pomocnými kontakty 1 NO + 1 NC výkonové jistič SIRIUS 3RV2 pro ochranu motorů k bezpečnému vypnutí při zkratu a k ochraně spotřebičů a strojního zařízení před přetížením a k bezpečnému odpojení strojního zařízení od sítě.
Kompaktní a klimaticky odolné výkonové spínače jsou optimalizovány díky svému odpadnímu teplu pro použití v odbočkách ke spotřebičům, samozřejmě též pro motory IE3/IE4 a stejně tak pro zapojení stejnosměrného proudu. Schválení po celém světě (např. IEC a UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX nebo IEC Ex) jsou samozřejmostí.
Dostupné jsou varianty přístroje pro ochranu motoru (též s funkcí relé na přetížení), ochranu strojního zařízení, ochranu před zkratem u kombinací spouštěčů, ochranu transformátorů, jako hlavní spínač a spínač nouzového vypnutí a pro použití v IT sítích. Jsou k dostání se šroubovou nebo pružinovou svorkou pro rychlé, bezúdržbové připojení, odolné proti chvění, a volitelně se zabudovaným pomocným kontaktem.
Rozsáhlé příslušenství jako např. pomocné kontakty, pomocné spouště, signální spínače atd. je jednotné pro všechny konstrukční velikosti. Použití různých možností energetického napájení, jako u příslušného napájecího systému SIRIUS 3RV29, výrazně zjednodušuje zapojení hlavního proudového okruhu.
Výkonové spínače 3RV2 nahrazují osvědčenou typovou řadu 3RV1.
Jednoduchá, efektivní, vždy aktuální – systémová stavebnice SIRIUS.
- Značka SIEMENS
Výkonové jističe motorové
- Rozsah nastavení spouštěče přetížení 7 - 10 A
- Rozsah nastavení nezpožděné zkratové spouště 130 - 130 A
- Citlivost na výpadek fáze Ano
- Technika aktivace Magnetický
- Jmenovité pracovní napětí 690 - 690 V
- Jmenovitý trvalý proud Iu 10 A
- Jmenovitý pracovní výkon při AC-3, 230 V 2.2 kW
- Jmenovitý výkon při AC3, 400 V 4 kW
- Typ připojení hlavního obvodu Šroubová svorka
- Typ ovládacího prvku Otočný ovladač
- S vestavěným pomocným spínačem Ano
- Počet pólů 3
- Jmenovitá zkratová vypínací schopnost Icu při 400V, AC 100 kA
- Stupeň krytí (IP) IP20
- Výška 97 mm
- Šířka 45 mm
- Hloubka 97 mm
