Kód ELFETEX
10.034.214

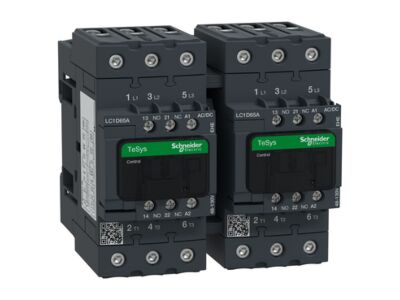

SCHNEIDER LC2D65AEHE TeSys D Green 3P reverzační 6
Recyklační poplatek vč. DPH
2,77 Kč
Informace o produktu
TeSys D reverzační stykač, 3p, <= 440 V, 65A AC-3, 48...130 V AC/DC cívka. řada: TeSys - označení výrobku: TeSys D Green - označení přístroje: LC2D - použití stykače: ovládání motoru, odporová zátěž - kategorie použití: AC-1, AC-3 - úprava zařízení: s předmont. reverzační sběrnicí - popis pólů: 3P - složení kontaktů: 3 Z - výkon motoru (kW): 18,5 kW při 220...230 V AC 50 Hz, 37 kW při 500 V AC 50 Hz - typ ovládacího obvodu: AC 50/60 Hz elektronika AC/DC, DC elektronika AC/DC - [Uc] napětí ovládacího obvodu: 48...130 V AC 50/60 Hz, 48...130 V DC - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 80 A při <= 60 °C pro výkonový obvod, 10 A při <= 60 °C pro signalizační obvod - Irms jmen.zapínací proud: 1000 A při 440 V pro výkonový obvod podle IEC 60947, 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1 - [Icw] jmenovitý krátkodobý výdržný proud: 120 A 500 ms signalizační obvod, 140 A 100 ms signalizační obvod, 900 A <= 40 °C 1 s výkonový obvod, 260 A <= 40 °C 1 min výkonový obvod, 100 A 1 s signalizační obvod, 110 A <= 40 °C 10 min výkonový obvod, 520 A <= 40 °C 10 s výkonový obvod - jmenovitý proud pojistky: 125 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 125 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 10 A gG pro signalizační obvod podle IEC 60947-5-1 - [Ui] jmenovité izolační napětí: 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1 - ztrátový výkon na pól: 9,6 W AC-1, 6,3 W AC-3 - ochraný kryt: ano - typ blokování: mechanické - montážní držák: lišta, deska - standardy: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1 - certifikace výrobku: CCC, EAC, CSA, KC, UL - připojení - svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 1 kabel(y) 1...35 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 2 kabel(y) 1...25 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 1 kabel(y) 1...35 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 2 kabel(y) 1...25 mm² - tuhost kabelu: ohebný - ano kabelová koncovka - kroutící moment: ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 5 N.m - na šroubovací svorky EverLink - kabel 1...25 mm² šestihranný 4 mm, výkonový obvod : 8 N.m - na šroubovací svorky EverLink - kabel 25...35 mm² šestihranný 4 mm, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm - provozní doba: 20...80 ms vypínání (date code >= 18011), 55...65 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1.
- Značka SCHNEIDER ELECTRIC
Stykačové kombinace
- Funkce Reverzní stykač
- Jmen. napájecí napětí AC 50Hz 48 - 130 V
- Jmen. napájecí napětí AC 60Hz 48 - 130 V
- Jmenovité napětí Us při DC 48 - 130 V
- Typ napětí pro ovládání AC / DC
- Jmen.provoz.proud Ie AC3, 400V 65 A
- Jmenovitý výkon při AC3, 400 V 30 kW
- Typ připojení hlavního obvodu Šroubová svorka
- Stupeň krytí (IP) IP20
- Druh ochrany ( NEMA) Ostatní, jiné
- Měřený pracovní výkon NEMA 29.8 kW
