ABB Jistič 10B/1 SZ201-B10

ABB Jistič 10B/1 SZ201-B10

Značka
ABB
Kód ELFETEX
11.207.306
EAN
4016779996181
Kód výrobce
2CDS251025R0105
Recyklační poplatek vč. DPH
0,15 Kč
Přidat k porovnání

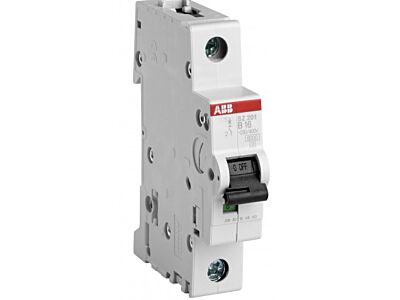

main product photo
Obrázek je pouze ilustrativní.

Informace o produktu

Informace o produktu

Popis: System pro M Compact s instalací na lištu DIN. Řada SZ200 (pro domovní instalace).

Parametry:

  • Jmenovitá zkratová vypínací schopnost Icn: 6 kA
  • Vypínací charakteristika: B
  • Jmenovitý proud: 10 A
  • Počet fází (modulů): 1
  • Rozměry jističe (V × H × Š): 88 × 69 × 17,5 mm
  • Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC)
  • Jmenovitá frekvence: 50/60 Hz
  • Stupeň krytí: IP20
  • Teplota okolí: –25 až +55 °C
  • Skladovací teplota: –40 až +70 °C
  • Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
  • Připojení pružného Cu vodiče: max. 25 mm2
  • Utahovací moment: 2,8 Nm
  • Max. průřez přípojnic: 10 mm2
  • Montážní poloha: libovolná
  • Napájecí strana: libovolná
  • Možnost dovybavit jistič příslušenstvím: ano
  • Značka ABB
Modulové jističe
  • Vypínací charakteristika B
  • Počet pólů celkem 1
  • Počet chráněných pólů 1
  • Jmenovitý proud 10 A
  • Jmenovité napětí 230 V
  • Jmenovité izolační napětí Ui 440 V
  • Měřitelná pevnost zkratového napětí Uimp 4 kV
  • Dimenzovaná vypínací schopnost Icn podle EN 60898 při 230 V 6 kA
  • Dimenzovaná vypínací schopnost Icn podle EN 60898 při 400 V 6 kA
  • Dimenzovaná vypínací schopnost Icn podle EN 60947-2 při 230 V 10 kA
  • Dimenzovaná vypínací schopnost Icn podle EN 60947-2 při 400 V 10 kA
  • Druh napětí AC / DC
  • Frekvenční rozsah 50 - 60 Hz
  • Třída omezení energie 3
  • Kategorie přepětí 3
  • Stupeň znečištění 3
  • Možnost dalšího zařízení Ano
  • Šířka vyjádřená počtem modulárních jednotek 1
  • Montážní hloubka 69 mm
  • Stupeň krytí (IP) IP2X
  • Okolní teplota při provozu -25 - 55 °C
