Kód ELFETEX
10.901.908

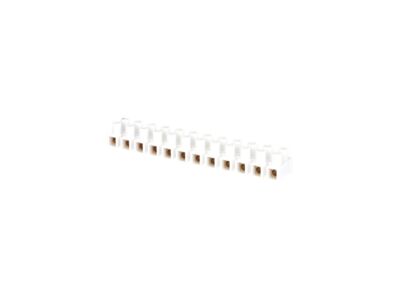

TKP Svorkovnice E-KL 2, 12x10mm2 přístrojová bílá
Informace o produktu
Svorkovnice přístrojová E-KL 2 - 12 pólová, průřez vodiče 2,5-10mm2, barva bílá, mosazná, hranatá, napětí 400V, jmenovitý proud 57A.
Tento typ instalačních/přístrojových šroubových svorkovnic s hranatým pouzdrem se vyznačuje pevnějším plastovým pouzdrem a krácení na požadovaný počet pólů je možné nožem nebo jiným nástrojem. Jsou vhodné pro vodiče s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se ve 4 velikostech plastových (polypropylenových) pouzder s mosaznou svorkou. Max. zatížitelnost se liší dle typu od 24 A až po 76 A. Jmenovité napětí až 450 V. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé nebo černé.
- Značka TKP
Jedno- a vícepólové svorkovnice
- Vzdálenost otvoru uprostřed 11.5 mm
- Připoj.vodič lanko s dutinkou 2.5 - 6 mm²
- Připoj.vodič drát jednožilový 2.5 - 10 mm²
- Jmenovitý proud In 57 A
- Jmenovité napětí 400 V
- Druh elektrického připojení 1 Kolíkové připojení
- Druh elektrického připojení 2 Kolíkové připojení
- Počet pólů 12
- Počet připojovacích bodů na pólu 2
- Způsob montáže Přímá montáž
- Materiál izolačního tělesa Termoplast
- Barva Bílá
- Šířka 136 mm
- Výška 18 mm
- Hloubka 24 mm
- Průhledný Ne
- Provedení zkoušené proti explozi Ex e Ne
