Kód ELFETEX
10.044.732

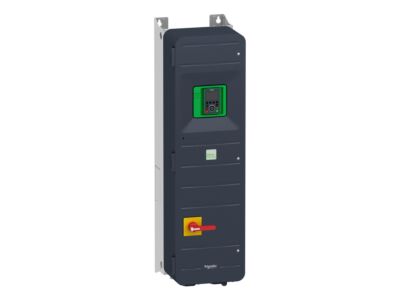

SCHNEIDER Frekvenční měnič 90 kW, In = 173 A, 3 x
Recyklační poplatek vč. DPH
317,12 Kč
Informace o produktu
Frekvenční měnič ATV950, 90kW, 400/480V- s brzd. modulem/spínačem, IP55. řada výrobků: Altivar Process ATV900 - typ produktu nebo součásti: frekvenční měnič - použití zařízení: průmyslová aplikace - označení přístroje: ATV950 - verze: s odpínačem, s brzdnou tlumivkou - použití výrobku: asynchronní motory, synchronní motory - montáž: nástěnná - stupeň krytí IP: IP55 podle IEC 60529, IP55 podle IEC 61800-5-1 - typ chlazení: nucené proudění - výkon motoru (kW): 90 kW (normální provoz), 75 kW (těžký provoz) - výkon motoru (hp): 100 hp (těžký provoz), 125 hp (normální provoz) - síťový proud: 156,2 A při 380 V (normální provoz), 118,1 A při 480 V (těžký provoz), 134,3 A při 380 V (těžký provoz), 135,8 A při 480 V (normální provoz) - předpokládaný Isc sítě: 50 kA - zdánlivý výkon: 98,2 kVA při 480 V (těžký provoz), 112,9 kVA při 480 V (normální provoz) - trvalý výstupní proud: 145 A při 2,5 kHz (těžký provoz), 173 A při 2,5 kHz (normální provoz) - maximální přechodový proud: 217,5 A během 60 s (těžký provoz), 207,6 A během 60 s (normální provoz) - ovl. asynchronního motoru: konstantní moment, optimalizovaný režim kroutícího momentu, proměnný standardní moment - typ řízení synchronního motoru: motor s pernamentními magnety - výstupní frekvence frekvenčního měniče: 0,1...599 Hz - jmenovitá spínací frekvence: 2,5 kHz - spínací frekvence: 1...8 kHz nastavitelná, 2,5...8 kHz s koeficientem snížení zatížení - typ logiky: 16 přednastavených rychlostí - typ komunikačního rozhraní: Modbus sériový, Modbus TCP, Ethernet/IP - volitelná karta: slot A : komunikační modul pro CANopen SUB-D 9, slot A : komunikační modul pro DeviceNet, slot B : resolver encoder interface module, slot A : komunikační modul pro CANopen daisy chain RJ45, slot A : komunikační modul pro Profibus DP V1, slot A : komunikační modul pro CANopen šroubové svorky, slot A : komunikační modul pro EtherCAT, slot A/slot B/slot C : rozšiřující modul s výstupním relé, slot B : 5/12 V digital encoder interface module, slot B : modul rozhraní analogový enkodér, slot A : komunikační modul pro Profinet, slot A/slot B/slot C : digitální a analogový I/O rozšiř. modul.
- Značka SCHNEIDER ELECTRIC
Frekvenční měniče do 1kV
- Napájecí napětí od / do 380 - 480 V
- Frekvence sítě (hodnota) 50/60 Hz
- Počet vstupních fází 3
- Počet výstupních fází 3
- Max. výstupní frekvence 500 Hz
- Max.výstupní napětí 480 V
- Jmenovitý výstupní proud I2N 173 A
- Max. odevzdaný výkon při lineární zátěži při jmenovitém výstupním napětím 90 kW
- Relativní symetrická tolerance síťového kmitočtu 5 %
- Relativní symetrická tolerance síťového napětí 10 %
- Počet HW-rozhraní - sériový 485 3
- Typ převodníku U převodník
- Stupeň krytí (IP) IP55
- Výška 1250 mm
- Šířka 345 mm
- Hloubka 436 mm
- S ovládáním Ano
- Podpora protokolu pro PROFIBUS Ano
- Podpora protokolu pro CAN Ano
- Podpora protokolu pro DeviceNet Ano
- Podpora protokolu pro jiné sběrnicové systémy Ano
- Možnost provozu ve 4-kvadrantech Ano
- Povolené použití v průmyslové oblasti Ano
- Povolené použití v obytné a komerční oblasti Ano
- Podporuje protokol pro EtherNet / IP Ano
- Podporuje protokol pro PROFINET IO Ano
- Počet digitálních vstupů 8
- Počet digitálních výstupů 1
- Počet analogových vstupů 3
- Počet analogových výstupů 2
- Max. odevzdaný výkon při kvadratické zátěži při jmenovitém výstupním napětím 90 kW
