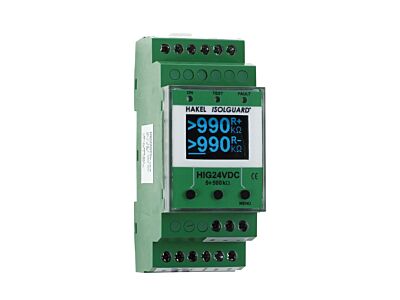

HAKEL Hlídač HIG 24VDC
Recyklační poplatek vč. DPH
0,19 Kč
Informace o produktu
Hlídač izolačního stavu z produkce firmy HAKEL typ ISOLGUARD HIG24VDC je určen k monitorování izolačního stavu stejnosměrných IT soustav s nominálním napětím 24V DC. Přístroj trvale sleduje izolační stav obou větví izolované IT soustavy proti vztažnému bodu. U stacionárních zařízení to bývá obvykle vodič PE. Při chybě izolačního stavu v kladné větvi R+ nebo záporné větvi R-, přepne bezpotenciálový přepínací kontakt signalizačního relé FAULT. Poruchový stav je zároveň indikován led diodou na čelním panelu.
Hlídač je vybaven displejem pro zobrazování číselné hodnoty naměřeného izolačního odporu. Měřená hodnota izolačního odporu v obou větvích kontrolované sítě je zobrazována na displeji hlídače. Na hlídači jsou ovládací tlačítka pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazování stavu kontrolované sítě a hlídače.
Pomocí sběrnice RS485 je možné k hlídači připojit panel MDS-DELTA nebo MDS-D s dotekovým displejem, který slouží k zobrazování aktuálně měřených hodnot a aktuálního nastavení hlídače.
Hlídače HIG24VDC mohou komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS.
Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť.
Základní charakteristiky
Monitor izolačních stavů DC sítě s nominálním napětím 24V D
Zobrazování měřených hodnot izolačního stavu odporu kladné a záporné větve kontrolované sítě na displeji
Dvě signalizační relé s přepínacími kontakty
Funkce signalizačních relé se nastavuje v uživatelském menu hlídače
Volitelná paměť chyby s možností odblokování tlačítkem na modulu nebo dálkovým tlačítkem
Připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě
Možnost připojení dotekového panelu dálkové signalizace MDS-D firmy HAKEL
Možnost připojení modulů dálkové signalizace MDS-DELTA z produkce HAKEL
Možnost komunikace s nadřízeným zařízením po sběrnici RS485
Popis komunikačního protokolu je k dispozici uživatelům
Možnost nastavování kritických hodnot, hodnoty hystereze a dalších parametrů pomocí tlačítek hlídače
Přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek
Modul šíře 2M (36mm) pro montáž na lištu DIN 35
- Značka HAKEL
Přístroje pro monitorování izolace a uzemnění
- Jmenovité napětí Us při DC 12 - 28 V
- Typ napětí pro ovládání DC
- Funkce Pro sítě DC
- Svodová kapacita sítě 10 µF
- Hodnota odezvy impedance 1 5 - 500 kOhm
- Hodnota odezvy impedance 2 5 - 500 kOhm
- Počet přepínacích kontaktů 2
- Šířka 36 mm
- Výška 60 mm
- Hloubka 90 mm
