Kód ELFETEX
11.258.914

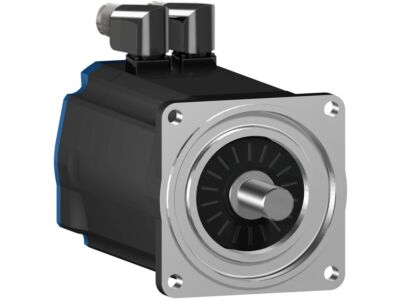

SCHNEIDER Servomotor PMSM, příruba IEC 100 mm 5,5
Recyklační poplatek vč. DPH
4,07 Kč
Informace o produktu
AC servomotor BSH, 3,4 N.m, 2500 rpm, hladká hřídel, bez brzdy, IP65. typ produktu nebo součásti: servomotor - označení přístroje: BSH - maximální mechanická rychlost: 6000 ot./min - klidový krouticí moment: 3,4 N.m pro LXM15LD10N4 při 480 V trojfázový, 5,5 N.m pro LXM05AD17M3X při 200...240 V trojfázový, 5,5 N.m pro LXM05AD22N4 při 380...480 V trojfázový, 5,8 N.m pro LXM15LD17N4 při 480 V trojfázový, 5,8 N.m pro LXM32.D18N4 6 A při 480 V trojfázový, 3,4 N.m pro LXM15LD13M3 při 230 V trojfázový, 5,5 N.m pro LXM05BD28M2 při 200...240 V jednofázové, 5,5 N.m pro LXM05CD28M2 při 200...240 V jednofázové, 3,4 N.m pro LXM15LD10N4 při 400 V trojfázový, 4,5 N.m pro LXM15LD21M3 při 230 V jednofázové, 5,5 N.m pro LXM05AD28M2 při 200...240 V jednofázové, 5,5 N.m pro LXM05BD17M3X při 200...240 V trojfázový, 5,5 N.m pro LXM05BD22N4 při 380...480 V trojfázový, 5,5 N.m pro LXM05CD17M3X při 200...240 V trojfázový, 5,8 N.m pro LXM15LD21M3 při 230 V trojfázový, 3,4 N.m pro LXM15LD10N4 při 230 V trojfázový, 5,5 N.m pro LXM05CD22N4 při 380...480 V trojfázový, 5,8 N.m pro LXM15LD17N4 při 400 V trojfázový, 5,8 N.m pro LXM32.D18N4 6 A při 400 V trojfázový - maximální klidový moment: 16 N.m pro LXM05AD28M2 při 200...240 V jednofázové, 5,6 N.m pro LXM15LD13M3 při 230 V trojfázový, 8 N.m pro LXM15LD10N4 při 400 V trojfázový, 13,92 N.m pro LXM05BD22N4 při 380...480 V trojfázový, 13,92 N.m pro LXM05CD22N4 při 380...480 V trojfázový, 14,79 N.m pro LXM15LD21M3 při 230 V trojfázový, 18,3 N.m pro LXM32.D18N4 6 A při 480 V trojfázový, 9,39 N.m pro LXM15LD21M3 při 230 V jednofázové, 11,23 N.m pro LXM05AD17M3X při 200...240 V trojfázový, 12,13 N.m pro LXM15LD17N4 při 400 V trojfázový, 12,13 N.m pro LXM15LD17N4 při 480 V trojfázový, 18,3 N.m pro LXM32.D18N4 6 A při 400 V trojfázový, 11,23 N.m pro LXM05BD17M3X při 200...240 V trojfázový, 11,23 N.m pro LXM05CD17M3X při 200...240 V trojfázový, 13,92 N.m pro LXM05AD22N4 při 380...480 V trojfázový, 16 N.m pro LXM05BD28M2 při 200...240 V jednofázové, 16 N.m pro LXM05CD28M2 při 200...240 V jednofázové, 8 N.m pro LXM15LD10N4 při 230 V trojfázový, 8 N.m pro LXM15LD10N4 při 480 V trojfázový - jm. výstupní výkon: 950 W pro LXM15LD21M3 při 230 V jednofázové, 950 W pro LXM15LD21M3 při 230 V trojfázový, 1700 W pro LXM15LD17N4 při 400 V trojfázový, 1700 W pro LXM32.D18N4 6 A při 400 V trojfázový, 1700 W pro LXM32.D18N4 6 A při 480 V trojfázový, 2150 W pro LXM15LD10N4 při 480 V trojfázový, 1400 W pro LXM05CD22N4 při 380...480 V trojfázový, 1600 W pro LXM15LD10N4 při 400 V trojfázový, 780 W pro LXM05BD17M3X při 200...240 V trojfázový, 780 W pro LXM05BD28M2 při 200...240 V jednofázové, 780 W pro LXM05CD17M3X při 200...240 V trojfázový, 780 W pro LXM05CD28M2 při 200...240 V jednofázové, 840 W pro LXM15LD13M3 při 230 V trojfázový, 1400 W pro LXM05AD22N4 při 380...480 V trojfázový, 1400 W pro LXM05BD22N4 při 380...480 V trojfázový, 1950 W pro LXM15LD17N4 při 480 V trojfázový, 780 W pro LXM05AD17M3X při 200...240 V trojfázový, 780 W pro LXM05AD28M2 při 200...240 V jednofázové, 890 W pro LXM15LD10N4 při 230 V trojfázový - jmenovitý kroutící moment: 3,4 N.m pro LXM15LD10N4 při 480 V trojfázový, 4 N.m pro LXM15LD17N4 při 400 V trojfázový, 4,4 N.m pro LXM05AD22N4 při 380...480 V trojfázový, 4,96 N.m pro LXM05BD17M3X při 200...240 V trojfázový, 4,96 N.m pro LXM05CD17M3X při 200...240 V trojfázový, 4,96 N.m pro LXM05CD28M2 při 200...240 V jednofázové, 3,4 N.m pro LXM15LD10N4 při 400 V trojfázový, 3,4 N.m pro LXM15LD13M3 při 230 V trojfázový, 4 N.m pro LXM32.D18N4 6 A při 400 V trojfázový, 4,4 N.m pro LXM05BD22N4 při 380...480 V trojfázový, 4,96 N.m pro LXM05BD28M2 při 200...240 V jednofázové, 3,4 N.m pro LXM15LD10N4 při 230 V trojfázový, 4,4 N.m pro LXM05CD22N4 při 380...480 V trojfázový, 4,96 N.m pro LXM05AD28M2 při 200...240 V jednofázové, 5,8 N.m pro LXM15LD21M3 při 230 V trojfázový, 3,7 N.m pro LXM15LD17N4 při 480 V trojfázový, 4 N.m pro LXM32.D18N4 6 A při 480 V trojfázový, 4,5 N.m pro LXM15LD21M3 při 230 V jednofázové, 4,96 N.m pro LXM05AD17M3X při 200...240 V trojfázový - jmenovité otáčky: 1500 ot/min pro LXM05CD28M2 při 200...240 V jednofázové, 4000 ot/min pro LXM15LD17N4 při 400 V trojfázový, 4000 ot/min pro LXM32.D18N4 6 A při 400 V trojfázové, 4500 ot/min pro LXM15LD10N4 při 400 V trojfázový, 5000 ot/min pro LXM15LD17N4 při 480 V trojfázový, 1500 ot/min pro LXM05AD28M2 při 200...240 V jednofázové, 1500 ot/min pro LXM05BD28M2 při 200...240 V jednofázové, 2000 ot/min pro LXM15LD21M3 při 230 V trojfázový, 2500 ot/min pro LXM15LD10N4 při 230 V trojfázový, 3000 ot/min pro LXM05BD22N4 při 380...480 V trojfázový, 6000 ot/min pro LXM15LD10N4 při 480 V trojfázový, 1500 ot/min pro LXM05AD17M3X při 200...240 V trojfázový, 1500 ot/min pro LXM05BD17M3X při 200...240 V trojfázový, 1500 ot/min pro LXM05CD17M3X při 200...240 V trojfázový, 3000 ot/min pro LXM05CD22N4 při 380...480 V trojfázový, 2000 ot/min pro LXM15LD21M3 při 230 V jednofázové, 2500 ot/min pro LXM15LD13M3 při 230 V trojfázový, 3000 ot/min pro LXM05AD22N4 při 380...480 V trojfázový, 4000 ot/min pro LXM32.D18N4 6 A při 480 V trojfázové - kompatibilita: LXM05BD17M3X při 200...240 V trojfázové, LXM05CD22N4 při 380...480 V trojfázové, LXM15LD10N4 při 230 V trojfázové, LXM15LD10N4 při 400 V trojfázové, LXM32.D18N4 při 480 V trojfázové, LXM05CD17M3X při 200...240 V trojfázové, LXM05CD28M2 při 200...240 V jednofázové, LXM15LD17N4 při 480 V trojfázové, LXM32.D18N4 při 400 V trojfázové, LXM05AD28M2 při 200...240 V jednofázové, LXM05BD22N4 při 380...480 V trojfázové, LXM05BD28M2 při 200...240 V jednofázové, LXM15LD10N4 při 480 V trojfázové, LXM15LD13M3 při 230 V trojfázové, LXM15LD17N4 při 400 V trojfázové, LXM05AD17M3X při 200...240 V trojfázové, LXM05AD22N4 při 380...480 V trojfázové, LXM15LD21M3 při 230 V jednofázové, LXM15LD21M3 při 230 V trojfázové - provedení hřídele: hladká - stupeň krytí IP: IP67 (s příslušenstvím pro zvýšení krytí), IP65 (standardní) - rozlišení enkodéru: 131072 poloh na otáčku x 4096 otáček - parkovací brzda: ne - montážní držák: mezinárodní standardní příruba - elektrické připojení: otočné pravoúhlé konektory.
- Značka SCHNEIDER ELECTRIC
Elektromotory
- Provedení Třífázový synchronní motor
- Jmenovité napětí 480 V
- Druh napětí AC
- Počet fází 3
- Jmenovitý výkon při jmenovité frekvenci 0.95 kW
- Jmenovité otáčky při jmenovité frekvenci 4000 1/min
- Stupeň krytí (IP) IP65
- Počet pólů 8
- Konstrukční typ Ostatní, jiné
- Energetická třída Ostatní, jiné
- Izolační třída podle IEC Ostatní, jiné
- Zátěžový cyklus Ostatní, jiné
- Jmenovitý točivý moment 4.5 Nm
- Ložisko Ostatní, jiné
- Vnitřní bezpečnost ( IS) Bez
- Chladící metoda Vzuch
- Provedení konce hřídele Ostatní, jiné
- Vakuum-tlakové-impregnování ( VPI) Ostatní, jiné
