Kód ELFETEX
10.393.811

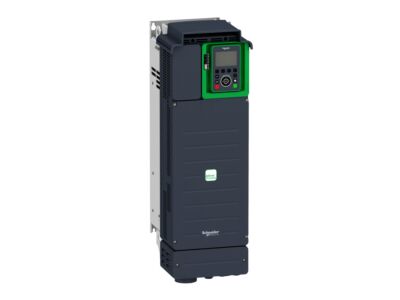

SCHNEIDER Měnič ATV-630D18M3 frekvenční
Recyklační poplatek vč. DPH
203,36 Kč
Informace o produktu
Frekvenční měnič ATV630, 18,5kW, 200…240V, 3f, IP21. řada výrobků: Altivar Process ATV600 - typ produktu nebo součásti: frekvenční měnič - použití výrobku: postupy a nástroje, synchronní motory, asynchronní motory - označení přístroje: ATV630 - verze: standardní verze - montáž: nástěnná - stupeň krytí IP: IP21 podle IEC 61800-5-1, IP21 podle IEC 60529 - typ chlazení: nucené proudění - výkon motoru (kW): 15 kW těžký provoz, 18,5 kW normální provoz - výkon motoru (hp): 20 hp těžký provoz, 25 hp normální provoz - síťový proud: 53,1 A 200 V těžký provoz, 66,7 A 200 V normální provoz, 44,9 A 240 V těžký provoz, 54,5 A 240 V normální provoz - předpokládaný Isc sítě: 50 kA - zdánlivý výkon: 18,7 kVA 240 V těžký provoz, 22,7 kVA 240 V normální provoz - trvalý výstupní proud: 78,4 A 4 kHz normální provoz, 63,4 A 4 kHz těžký provoz - maximální přechodový proud: 86,2 A 60 s normální provoz, 95,1 A 60 s těžký provoz - ovl. asynchronního motoru: konstantní moment, proměnný standardní moment, optimalizovaný režim kroutícího momentu - typ řízení synchronního motoru: motor s pernamentními magnety - výstupní frekvence: 0,0001...0,5 kHz - výstupní frekvence frekvenčního měniče: 0,1...599 Hz - jmenovitá spínací frekvence: 4 kHz - spínací frekvence: 2...12 kHz nastavitelná, 4...12 kHz s koeficientem snížení zatížení - typ logiky: 16 přednastavených rychlostí - typ komunikačního rozhraní: Modbus sériový, Ethernet, Modbus TCP - volitelná karta: komunikační modul Ethernet IP/Modbus TCP/MD-Link slot A, komunikační modul Profinet slot A, komunikační modul DeviceNet slot A, digitální a analogový I/O rozšiř. modul slot A/slot B, komunikační modul Modbus TCP/EtherNet/IP slot A, rozšiřující modul s výstupním relé slot A/slot B, komunikační modul CANopen daisy chain RJ45 slot A, komunikační modul CANopen šroubové svorky slot A, komunikační modul CANopen SUB-D 9 slot A, komunikační modul Profibus DP V1 slot A.
- Značka SCHNEIDER ELECTRIC
Frekvenční měniče do 1kV
- Napájecí napětí od / do 200 - 240 V
- Frekvence sítě (hodnota) 50/60 Hz
- Počet vstupních fází 3
- Počet výstupních fází 3
- Max. výstupní frekvence 500 Hz
- Max.výstupní napětí 240 V
- Jmenovitý výstupní proud I2N 78.4 A
- Max. odevzdaný výkon při lineární zátěži při jmenovitém výstupním napětím 18.5 kW
- Relativní symetrická tolerance síťového kmitočtu 5 %
- Počet hardwarových rozhraní - průmyslový Ethernet 1
- Počet HW-rozhraní - sériový 485 1
- Typ převodníku U převodník
- Stupeň krytí (IP) IP21
- Výška 673 mm
- Šířka 226 mm
- Hloubka 271 mm
- S ovládáním Ano
- Podpora protokolu pro TCP / IP Ano
- Podpora protokolu pro PROFIBUS Ano
- Podpora protokolu pro MODBUS Ano
- Podpora protokolu pro DeviceNet Ano
- Možnost provozu ve 4-kvadrantech Ano
- Povolené použití v průmyslové oblasti Ano
- Povolené použití v obytné a komerční oblasti Ano
- Podporuje protokol pro EtherNet / IP Ano
- Podporuje protokol pro PROFINET IO Ano
- Počet digitálních vstupů 6
- Počet analogových vstupů 3
- Počet analogových výstupů 2
- Max. odevzdaný výkon při kvadratické zátěži při jmenovitém výstupním napětím 18.5 kW
- Relativní symetrická tolerance síťového napětí 10 %
