Kód ELFETEX
10.068.918

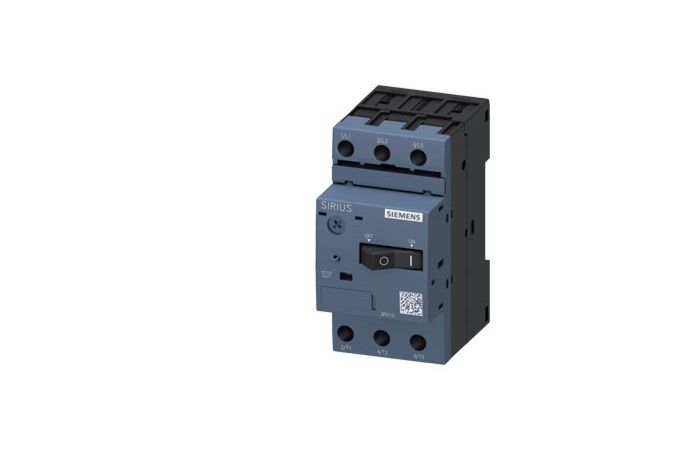

SIEMENS Spouštěč 3RV 1011-1GA15 4,5-6,3A
Informace o produktu
výkonový jistič konstrukční velikosti S00 pro ochranu motoru, třída 10 A-spoušť 4,5...6,3 A N-spoušť 82 A šroubová svorka standardní spínací schopnost s příčně uloženým pomocným kontaktem 1 NO + 1 NC výkonové jistič SIRIUS 3RV1 pro ochranu motorů k bezpečnému vypnutí při zkratu a k ochraně spotřebičů a strojního zařízení před přetížením a k bezpečnému odpojení strojního zařízení od sítě.
Kompaktní a klimaticky odolné výkonové spínače jsou optimalizovány díky svému odpadnímu teplu pro použití v odbočkách ke spotřebičům, samozřejmě též pro motory IE3/IE4 a stejně tak pro zapojení stejnosměrného proudu. Schválení po celém světě (např. IEC a UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX nebo IEC Ex) jsou samozřejmostí.
Dostupné jsou varianty přístroje pro ochranu motoru jako hlavní spínač a spínač nouzového vypnutí a pro použití v IT sítích. Jsou k dostání se šroubovou svorkou a volitelně se zabudovaným pomocným kontaktem.
Rozsáhlé příslušenství, jako jsou např. pomocné kontakty, pomocné spouště atd., je jednotné pro všechny konstrukční velikosti. Použití různých možností energetického napájení, jako u příslušného napájecího systému SIRIUS 3RV29, výrazně zjednodušuje zapojení hlavního proudového okruhu.
Jednoduchá, efektivní, vždy aktuální – systémová stavebnice SIRIUS.
- Značka SIEMENS
Výkonové jističe motorové
- Citlivost na výpadek fáze Ano
- Technika aktivace Magnetický
- Jmenovitý trvalý proud Iu 6.3 A
- Jmenovitý pracovní výkon při AC-3, 230 V 1.5 kW
- Jmenovitý výkon při AC3, 400 V 2.2 kW
- Typ připojení hlavního obvodu Šroubová svorka
- S vestavěným pomocným spínačem Ano
- Počet pólů 3
- Jmenovitá zkratová vypínací schopnost Icu při 400V, AC 100 kA
- Stupeň krytí (IP) IP20
- Výška 90 mm
- Šířka 45 mm
- Hloubka 75 mm
- Rozsah nastavení spouštěče přetížení 4.5 - 6.3 A
- Rozsah nastavení nezpožděné zkratové spouště 82 - 82 A
- Jmenovité pracovní napětí 690 - 690 V
- Typ ovládacího prvku Kyvná páka, vahadlo
