Kód ELFETEX
10.074.690

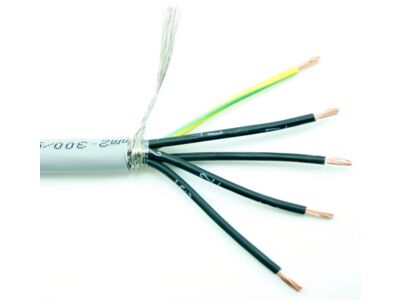

Informace o produktu
Použití:
Jako stíněné signální a impulzní vedení v měřící, řídící a regulační technice, kde stínění slouží jako ochrana proti vnějším vlivům, jako jsou elektrická magnetická pole, rušivé frekvence atd.
Normy:
podle DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil pro barevné žíly)
označení žil JZ : 1 žíla zelená/žlutá, další žíly černé s číslicemi
označení žil OZ : všechny žíly černé s číslicemi
Technické údaje:
Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
Zkušební napětí | [V]AC | 2000 | |
Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
pevné uložení | -30°C až +70°C | ||
Provozní teplota | zkrat | °C | 150 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | pevné uložení | x VP | 10 |
flexibilní uložení | x VP | 20 | |
Vlastnosti při hoření | norma | EN 60332-1-2 |
- Značka ALLKABEL
Ovládací kabely
- Jmenovitý průřez vodiče 1 mm²
- Třída vodiče Třída 5 = flexibilní
- Počet jader 5
- Izolace vodiče PVC
- Značení vodiče Číslice
- Materiál pláště PVC
- Barva pláště Šedá
- Samozhášivý Podle EN 60332-1-2
- Vnější průměr cca 9 mm
- Jmenovité napětí U 500 V
