Kód ELFETEX
10.092.911

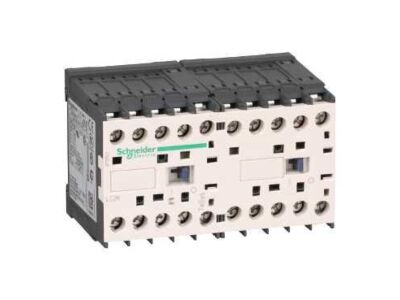

SCHNEIDER Stykač LC2K09105D7 42VAC
Informace o produktu
TeSys reverzační stykač LC2-K, 3p -AC-3 440V 9A, cívka 42V AC. řada: TeSys - označení výrobku: TeSys K - označení přístroje: LC2K - použití zařízení: ovládání - použití stykače: ovládání motoru, odporová zátěž - kategorie použití: AC-1, AC-4, AC-3 - úprava zařízen í: s předmont. reverzační sběrnicí - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 690 V AC 50/60 Hz p ro signalizační obvod, 690 V AC 50/60 Hz pro výkonový obvod - [Ie] jmenovitý pracovní proud: 9 A při <= 440 V AC AC-3 pro výkonový o bvod, 16 A (<= 70 °C) při 690 V AC AC-1 pro výkonový obvod, 20 A (<= 50 °C) při <= 440 V AC AC-1 pro výkonový obvod - výkon motoru ( kW): 2,2 kW při 220...230 V AC 50/60 Hz, 4 kW při 380...415 V AC 50/60 Hz, 4 kW při 480 V AC 50/60 Hz, 4 kW při 500...600 V AC 50/60 Hz, 4 kW při 440 V AC 50/60 Hz, 4 kW při 660...690 V AC 50/60 Hz - složení pomocného kontaktu: 1 Z - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 50 °C pro signalizační obvod, 20 A při <= 50 °C pro výkonový obvod - Irms jmen.zapínací proud: 110 A AC pro signalizační obvod vyhovuje IEC 60947, 110 A AC pro výkonový obvod vyhovuje IEC 60947, 110 A AC pro výkonový obvod vyh ovuje NF C 63-110 - jmenovitá vypínací schopnost: 110 A při 415 V vyhovuje IEC 60947, 110 A při 440 V vyhovuje IEC 60947, 80 A při 5 00 V vyhovuje IEC 60947, 110 A při 220...230 V vyhovuje IEC 60947, 110 A při 380...400 V vyhovuje IEC 60947, 70 A při 660...690 V vy hovuje IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 80 A 1 s signalizační obvod, 85 A <= 50 °C 5 s výkonový obvod, 40 A <= 50 °C 3 min výkonový obvod, 60 A <= 50 °C 30 s výkonový obvod, 90 A 500 ms signalizační obvod, 110 A 100 ms signalizační obvod, 20 A <= 50 °C >= 15 min výkonový obvod, 45 A <= 50 °C 1 min výkonový obvod, 80 A <= 50 °C 10 s výkonový obvod, 90 A <= 50 °C 1 s výkonov ý obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod vyhovuje VDE 0660, 25 A aM pro výkonový obvod, 10 A gG pro signal izační obvod vyhovuj
- Značka SCHNEIDER ELECTRIC
Stykačové kombinace
- Funkce Reverzní stykač
- Typ napětí pro ovládání AC
- Jmen.provoz.proud Ie AC3, 400V 9 A
- Jmenovitý výkon při AC3, 400 V 4 kW
- Typ připojení hlavního obvodu Konektory pro plošné spoje
- Stupeň krytí (IP) IP20
