Kód ELFETEX
10.901.664

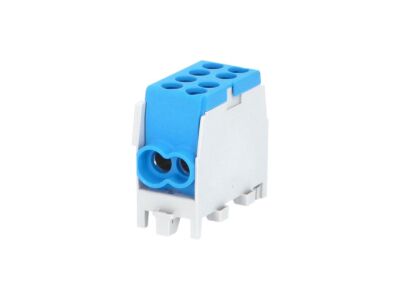

POLLMANN Svorkovnice HLAK 25 1/2 M2 rozbočovací modrá
Informace o produktu
Svorkovnice rozbočovací HLAK 25 1/2 M2, 100A, 1pól., AL/CU, IP20, modrá, na DIN /2080137.
Univerzální rozbočovací (smyčkovací) svorkovnice HLAK typ M2 mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstupní (smyčkování) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Speciální povrchová úprava svorky umožňuje připojení jak měděných tak hliníkových vodičů. Svorky jsou určeny pro montáž na nosnou lištu (DIN) a jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• Montáž na nosnou lištu
• Ui až 1000 V AC/DC (ČSN EN 60998-1 ed. 2)
• Menší rozměry oproti klasickým rozbočovacím svorkám
• Krytí IP20
• Připojení měděných i hliníkových vodičů
• Řaditelné do sebe
• Široká nabídka typů a provedení
• Barevné odlišení fází, nulového a ochranného vodiče
- Značka POLLMANN
Svorky hlavního vedení
- Počet pólů 1
- Jmenovitý proud 100 A
- Typ připojení Šroubovací
- Způsob montáže Na DIN lištu
- Bezpečné na dotyk Ano
- Výška 40 mm
- Šířka 23 mm
- Hloubka 45 mm
- Počet vstupů 2
- Počet výstupů 2
- Vhodný pro vodiče s jemnými drátky Ne
- Vhodné pro pevná jádra Ano
- Vhodné pro vícelankové vodiče Ano
- Vhodné pro jemno drátové vodiče bez koncovek Ne
- Vhodné pro jemně zapojené vodiče Ne
- Vhodné pro jemně zapojené vodiče bez koncovek Ne
- Přístup průřezu vodiče 2.5 - 25 mm²
- Výstup průřezu vodiče 2.5 - 16 mm²
- Přístup průřezu vodiče AWG 4 - 14 mm²
- Výstup průřezu vodiče AWG 6 - 14 mm²
